Wyłącznik różnicowo-prądowy P 304 4P 80A 30MA typ F (HPI) serii DX3 | 411697 Legrand

Opis i Kluczowe Cechy

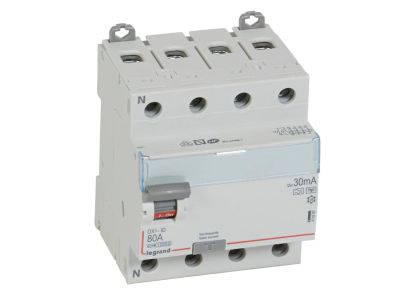

Wyłącznik różnicowo-prądowy P 304 serii DX3 (symbol 411697) to czterobiegunowe urządzenie o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 30 mA, wykonane w typie F (HPI). Szerokość 4 modułów (17,5 mm/mod.) pozwala na oszczędne zagospodarowanie szyny TH35 w rozdzielnicy. Dzięki technologii HPI urządzenie jest odporne na niepożądane wyłączenia w środowiskach z zakłóceniami elektromagnetycznymi, co zwiększa niezawodność instalacji.

• Prąd znamionowy 80 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia styków głównych.
• Czułość różnicowa 30 mA typu HPI: Zapewnia ochronę przeciwporażeniową przy jednoczesnej odporności na fałszywe wyzwolenia wywołane przez odbiorniki generujące zakłócenia (np. falowniki, UPS).
• Kompatybilność z systemem HX3 i akcesoriami DX3: Możliwość przyłączania szyn grzebieniowych/sztyftowych oraz rozbudowy o styki pomocnicze, wyzwalacze i napędy z tej samej serii – elastyczne dopasowanie do potrzeb instalacji.
• Dźwignia załączająca w kolorze szarym: Wyraźna identyfikacja stanu pracy oraz łatwa obsługa ręczna w trakcie testów lub serwisu.
• 4 moduły szerokości (70 mm): Kompaktowa budowa umożliwia montaż w standardowych rozdzielnicach modułowych, optymalizując wykorzystanie miejsca.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z normą EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada oznaczenie CE oraz jest certyfikowany zgodnie z wymaganiami dyrektyw unijnych.

Zastosowanie

Urządzenie przeznaczone jest do ochrony przeciwporażeniowej w instalacjach elektrycznych niskiego napięcia, szczególnie tam, gdzie występują źródła zakłóceń elektromagnetycznych. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów z odbiornikami elektronicznymi (falowniki, przetwornice, urządzenia UPS) – typ HPI eliminuje ryzyko niepożądanych wyłączeń.
• Instalacje przemysłowe i komercyjne z dużą liczbą urządzeń impulsowych – zapewnia ciągłość pracy bez fałszywych zadziałań.
• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych oraz użyteczności publicznej – standardowa ochrona różnicowoprądowa z podwyższoną odpornością na zakłócenia.
• Systemy automatyki budynkowej wymagające stabilnej pracy RCD w sąsiedztwie urządzeń łączących sieć energetyczną z elektroniką.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 80 A – zalecane podłączenie przewodów o przekroju do 35 mm² (w zależności od typu zacisku). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Wyłącznik może być łączony z szynami grzebieniowymi lub sztyftowymi – należy upewnić się, że są one dedykowane do serii DX3. Po zamontowaniu zaleca się przeprowadzenie testu przyciskiem „TEST” przed oddaniem instalacji do użytku.

FAQ

• Co oznacza oznaczenie HPI (typ F)? HPI to wariant wyłącznika różnicowoprądowego typu F, który oprócz wykrywania prądów sinusoidalnych i pulsujących stałych jest odporny na niepożądane wyłączenia wywołane przez zakłócenia elektromagnetyczne (np. z falowników, przetwornic).
• Jaka jest szerokość modułu i czy pasuje do standardowej szyny? Szerokość wynosi 4 moduły po 17,5 mm (łącznie 70 mm). Urządzenie montuje się na szynie TH35 (DIN 35 mm), która jest standardem w rozdzielnicach modułowych.
• Czy można stosować ten wyłącznik w obwodach z falownikami? Tak, typ HPI został zaprojektowany właśnie do pracy w środowiskach z dużymi zakłóceniami elektromagnetycznymi typowymi dla falowników, UPS czy przetwornic – minimalizuje ryzyko fałszywych wyłączeń.
