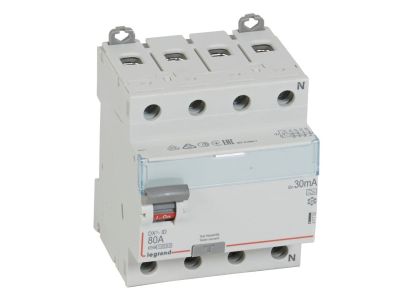

Wyłącznik różnicowo-prądowy P 304 4P 80A 30MA typ A serii DX3 | 411762 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 serii DX3 (411762) to czterobiegunowe urządzenie typu A o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 30 mA. Przeznaczony do montażu na szynie TH35, zajmuje 4 moduły (4 x 17,5 mm), co pozwala na oszczędność miejsca w rozdzielnicy. Łączy wysoką skuteczność ochrony przeciwporażeniowej z możliwością rozbudowy o akcesoria z serii DX3.

• Prąd znamionowy 80 A: obsługa obwodów o znacznym obciążeniu bez ryzyka przeciążenia styków głównych.
• Znamionowy prąd różnicowy 30 mA (typ A): wykrywa zarówno sinusoidalne prądy przemienne, jak i pulsujące prądy stałe – gwarantuje ochronę w urządzeniach z elektroniką (np. zasilacze impulsowe, falowniki).
• Szerokość 4 modułów (70 mm): kompaktowa budowa ułatwia zabudowę w standardowych rozdzielnicach modułowych.
• Montaż na szynie TH35: szybki i pewny montaż bez użycia narzędzi, zgodny z systemem Optymalnego Rozdziału Energii HX3 do 125 A.
• Możliwość rozbudowy: przystosowany do przyłączania szyn grzebieniowych lub sztyftowych, a także do wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Wyłącznik spełnia wymagania normy EN 61008-1, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla wyłączników różnicowoprądowych. Posiada certyfikację CE.

Zastosowanie

Wyłącznik różnicowo-prądowy P 304 typ A znajduje zastosowanie w instalacjach wymagających ochrony przed porażeniem prądem elektrycznym, zwłaszcza w obwodach z odbiornikami generującymi prądy pulsujące stałe.

• Ochrona przeciwporażeniowa obwodów gniazd w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych oraz odbiorników o charakterze nieliniowym (np. zasilacze LED, komputery).
• Stosowanie w rozdzielnicach przemysłowych do ochrony maszyn i urządzeń o klasie ochronności I.
• W systemach automatyki budynkowej – w obwodach sterowania, gdzie wymagana jest wysoka czułość wykrywania prądów różnicowych.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed pierwszym załączeniem sprawdzić poprawność podłączenia faz i przewodu neutralnego (dla wersji 4P).

FAQ

• Czy wyłącznik typ A wykrywa składową stałą prądu różnicowego? Tak, typ A oprócz prądów sinusoidalnych wykrywa również pulsujące prądy stałe, co jest kluczowe w obwodach z prostownikami i zasilaczami impulsowymi.
• Jaki jest stopień ochrony obudowy wyłącznika? Standardowa aparatura modułowa do montażu w rozdzielnicy zamkniętej posiada stopień ochrony IP20 od strony czołowej – szczegółowe dane znajdują się w karcie katalogowej producenta.
• Jaka jest szerokość wyłącznika w modułach? Wyłącznik zajmuje 4 moduły (70 mm), co pozwala na łatwe planowanie rozkładu w rozdzielnicy.
