Opis i Kluczowe Cechy

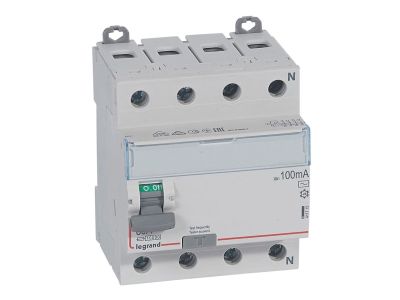

Wyłącznik różnicowo-prądowy P 304 (symbol 411715) z serii DX3 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 100 mA, typu AC. Przeznaczony do pracy w sieciach 400 V~, montowany na szynie TH35 w rozdzielnicach o szerokości 4 modułów (17,5 mm). Jego konstrukcja umożliwia niezawodną detekcję prądów różnicowych sinusoidalnych przemiennych, co zapewnia skuteczną ochronę przeciwporażeniową w obwodach o typowo rezystancyjnym charakterze obciążenia.

• Prąd znamionowy 80 A: bezpieczna praca w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych i budynkach wielorodzinnych, bez ryzyka przeciążeń.
• Znamionowy prąd różnicowy 100 mA: wysoki poziom ochrony przeciwporażeniowej przy jednoczesnym unikaniu zbędnych wyłączeń w obwodach o podwyższonej impedancji.
• Typ AC – wykrywanie prądów różnicowych sinusoidalnych przemiennych: dedykowany do obwodów z obciążeniami rezystancyjnymi (grzejniki, oświetlenie tradycyjne), gdzie nie występują składowe stałe.
• 4 bieguny (4P) dla sieci 400 V: kompleksowa ochrona wszystkich faz oraz przewodu neutralnego w układach trójfazowych.
• Szerokość 4 moduły (17,5 mm) i montaż na szynie TH35: kompaktowa zabudowa w standardowej rozdzielnicy, z możliwością przyłączania szynami grzebieniowymi lub sztyftowymi oraz wyposażenia w akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy).

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 jest zgodny z normą EN 61008-1 (wymagania dla wyłączników różnicowoprądowych bez zabezpieczenia nadprądowego). Posiada certyfikat CE, co potwierdza spełnienie wymogów europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie należy do serii DX3, zapewniającej kompatybilność z systemem optymalnego rozdziału energii HX3.

Zastosowanie

Wyłącznik różnicowo-prądowy typu AC znajduje zastosowanie tam, gdzie obciążenia są czysto sinusoidalne i nie generują składowych stałych – idealnie sprawdzi się w instalacjach rezystancyjnych oraz w obwodach oświetlenia tradycyjnego. Szczególnie polecany do:

• Ochrony w liniach zasilających odbiorniki rezystancyjne (piece grzewcze, bojlery, grzałki) w rozdzielnicach głównych i podrzędnych.
• Zabezpieczania obwodów gniazd wtyczkowych w budynkach mieszkalnych i użyteczności publicznej, gdzie nie występują urządzenia z elektroniką impulsową.
• Stosowania w instalacjach przemysłowych o niskim poziomie zakłóceń harmonicznych, np. w sterowaniu oświetleniem, wentylacją i pompami.
• Jako element ochrony różnicowoprądowej w obwodach trójfazowych 400 V z przewodem neutralnym.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-prądowego P 304 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się o jego braku. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej szerokości (4 moduły). Przyłączanie przewodów wykonaj zgodnie z dokumentacją producenta – stosuj szyny grzebieniowe lub sztyftowe serii DX3. Moment dokręcania zacisków oraz przekrój przewodów dobierz do prądu znamionowego 80 A i warunków pracy. Po montażu wykonaj test działania wyłącznika za pomocą przycisku „T”.

FAQ

• Czy wyłącznik P304 nadaje się do ochrony urządzeń z falownikami lub zasilaczami impulsowymi? Nie – typ AC wykrywa wyłącznie prądy różnicowe sinusoidalne przemienne. W obwodach z falownikami, zasilaczami czy sterownikami impulsowymi występują składowe stałe, które mogą zakłócić działanie wyłącznika typu AC. W takich przypadkach zalecamy wyłączniki typu A lub B z tej samej serii DX3.
• Jakie akcesoria można dołączyć do tego wyłącznika? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX3. Pozwala to na zdalne sterowanie, sygnalizację stanu i integrację z systemami automatyki budynkowej.
• Jaki jest stopień ochrony IP tego urządzenia? Producent nie podaje w danych technicznych stopnia ochrony IP dla modelu P304. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy charakteryzuje się ochroną IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wodą). Dokładne dane należy sprawdzić w instrukcji montażu lub karcie katalogowej serii DX3.
