Wyłącznik różnicowo-prądowy P 304 4P 80A 100MA typ A serii DX3 | 411772 Legrand

Opis i Kluczowe Cechy

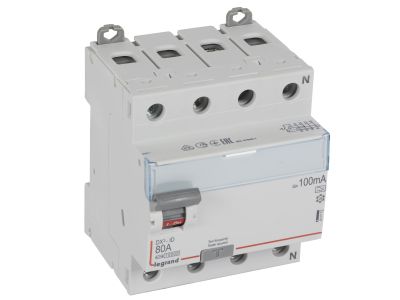

Wyłącznik różnicowo-prądowy P304 (symbol 411772) serii DX3 to czterobiegunowe urządzenie typu A o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 100 mA. Przeznaczony do montażu na szynie TH35, zajmuje szerokość 4 modułów (70 mm). Łączy solidną obciążalność z selektywną ochroną różnicową, co czyni go uniwersalnym rozwiązaniem w instalacjach wymagających wysokiego poziomu bezpieczeństwa.

• Prąd znamionowy 80 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i przewodów.
• Znamionowy prąd różnicowy 100 mA: Zapewnia ochronę przeciwporażeniową w obwodach o podwyższonym upływie, np. w instalacjach przemysłowych lub z dłuższymi trasami kablowymi.
• Typ A: Wykrywa zarówno prądy sinusoidalne przemienne, jak i pulsujące stałe (np. pochodzące z prostowników, ściemniaczy, zasilaczy impulsowych) – kluczowe w nowoczesnych instalacjach z elektroniką.
• Czterobiegunowy (4P), 400 V~: Załączanie i odłączanie wszystkich biegunów w sieciach trójfazowych, gwarantujące kompletną ochronę przed porażeniem i pożarem.
• Kompatybilność z akcesoriami DX3: Możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe, co umożliwia zdalne monitorowanie i automatyzację.

Zgodność z Normami

Wyłącznik jest zgodny z normą EN 61008-1 (wymagania dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego). Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik P304 typ A sprawdza się w instalacjach, gdzie wymagana jest niezawodna ochrona różnicowa przy jednoczesnym przenoszeniu dużych prądów obciążenia. Polecany do rozdzielnic głównych, podrozdzielnic oraz obwodów o charakterze mieszanym.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i handlowych – szczególnie tam, gdzie występują urządzenia z prostownikami (komputery, sprzęt RTV/AGD).
• Ochrona obwodów oświetleniowych ze ściemniaczami (LED, świetlówki kompaktowe) – eliminacja ryzyka niepożądanych wyłączeń przy prądach pulsujących.
• Ochrona obwodów zasilających urządzenia przemysłowe: pompy ciepła, klimatyzatory, ładowarki wózków widłowych – gdzie typ B nie jest wymagany, ale typ A jest konieczny.
• Automatyka budynkowa – jako element zabezpieczenia w systemach sterowania oświetleniem, roletami i bramami, współpracujący ze stycznikami i przekaźnikami.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem.

• Mocowanie na szynie montażowej TH35 (DIN) – zatrzaśnięcie w żądanej pozycji.
• Dobór przekroju przewodów zgodnie z prądem 80 A (zalecany min. 16 mm² Cu w zależności od długości i rodzaju instalacji).
• Moment dokręcania zacisków zgodny z tabelą na obudowie (zwykle 2,5–3,5 Nm) – użycie kalibrowanego narzędzia.
• Możliwość przyłączania szynami grzebieniowymi lub sztyftowymi – zachowaj odstępy izolacyjne i odpowiedni docisk.

FAQ

• Jaki typ prądów różnicowych wykrywa ten wyłącznik? Typ A wykrywa prądy sinusoidalne przemienne oraz pulsujące stałe (prądy z prostowników, ściemniaczy, zasilaczy). Nie wykrywa gładkich prądów stałych – do takich zastosowań wymagany jest typ B.
• Jaki jest znamionowy prąd różnicowy i do czego jest odpowiedni? 100 mA – stosowany w obwodach o podwyższonym upływie doziemnym, np. w instalacjach przemysłowych, na długich liniach kablowych lub w obwodach z dużą liczbą odbiorników. Zapewnia ochronę przeciwporażeniową, ale nie chroni przed bezpośrednim dotykiem (wymagane 30 mA).
• Czy można go rozbudować o elementy dodatkowe? Tak, istnieje możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX3 (dostępne osobno). Umożliwia to zdalną sygnalizację stanu i automatykę.
