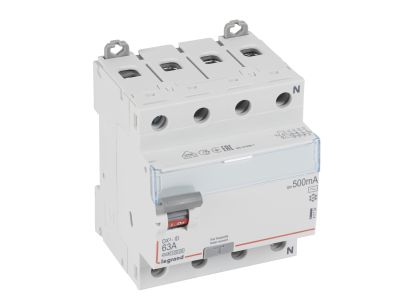

Wyłącznik różnicowo-prądowy P 304 4P 63A 500MA typ AC serii DX3 | 411734 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 (symbol 411734) serii DX3 to czterobiegunowe urządzenie ochronne typu AC, przeznaczone do instalacji trójfazowych 400 V~. Prąd znamionowy 63 A i znamionowy prąd różnicowy 500 mA zapewniają skuteczną ochronę przeciwporażeniową w obwodach o znacznym obciążeniu, a szerokość 4 modułów (70 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przeciążenia urządzenia.
• Znamionowy prąd różnicowy 500 mA typu AC: wykrywa sinusoidalne prądy różnicowe przemienne, co jest odpowiednie dla standardowych instalacji przemysłowych i budynkowych.
• Napięcie znamionowe 400 V~ (4P): dedykowany do sieci trójfazowych z przewodem neutralnym, zapewnia kompleksową ochronę wszystkich przewodów fazowych.
• Szerokość 4 modułów: kompaktowa budowa pozwala zaoszczędzić cenne miejsce w rozdzielnicy przy jednoczesnym zachowaniu pełnych parametrów.
• Możliwość przyłączania szynami grzebieniowymi lub sztyftowymi: ułatwia estetyczne i uporządkowane okablowanie, skracając czas montażu.
• Kompatybilność z akcesoriami serii DX3: możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Urządzenie spełnia wymagania normy EN 61008-1 dotyczącej wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada certyfikat zgodności CE potwierdzający bezpieczeństwo i jakość wykonania.

Zastosowanie

Wyłącznik różnicowo-prądowy P304 serii DX3 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwporażeniowej oraz selektywności różnicowej. Sprawdza się w obwodach o dużym obciążeniu, gdzie standardowe wyłączniki 30 mA mogłyby powodować niepożądane wyłączenia.

• Ochrona przeciwporażeniowa w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie obwodów odbiorników o znacznym poborze prądu (silniki, piece, instalacje grzewcze).
• Stosowanie jako wyłącznik poprzedzający (selektywny) dla obwodów z wyłącznikami różnicowymi o niższym prądzie, np. 30 mA.
• Integracja z systemem optymalnego rozdziału energii HX3 do 125 A oraz z akcesoriami serii DX3 w celu automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosuj się do wartości podanych w dokumentacji producenta. Wyłącznik można przyłączać za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia uporządkowane okablowanie.

FAQ

• Jaki typ prądu różnicowego wykrywa ten wyłącznik? Wyłącznik jest typu AC – wykrywa sinusoidalne prądy różnicowe przemienne, zgodnie z normą EN 61008-1. Nie nadaje się do obwodów z odbiornikami generującymi pulsujące prądy stałe.
• Czy można podłączyć szynę grzebieniową? Tak, wyłącznik posiada zaciski umożliwiające przyłączanie szyn grzebieniowych lub sztyftowych, co przyspiesza i porządkuje okablowanie rozdzielnicy.
• Jaką szerokość w modułach ma to urządzenie? Wyłącznik zajmuje 4 moduły (70 mm) na szynie TH35, co jest standardową szerokością dla czterobiegunowych wyłączników różnicowoprądowych o prądzie 63 A.
