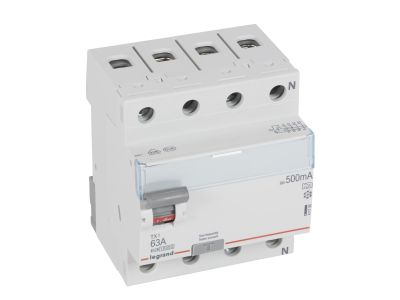

Wyłącznik różnicowo-prądowy P 304 4P 63A 500MA typ A serii TX3 | 411796 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 serii TX3 to czterobiegunowe urządzenie typu A o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 500 mA. Szerokość 4 modułów (70 mm) umożliwia montaż w standardowych rozdzielnicach – oszczędność miejsca przy jednoczesnej obsłudze obwodów trójfazowych o znacznym obciążeniu. Typ A zapewnia wykrywanie zarówno sinusoidalnych prądów przemiennych, jak i pulsujących stałych, co podnosi bezpieczeństwo w obwodach z przekształtnikami energoelektronicznymi.

• Prąd znamionowy 63 A: bezproblemowa praca w obwodach o dużym poborze mocy (np. silniki, piece, ładowarki) bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 500 mA: dedykowana ochrona przeciwpożarowa oraz selektywność w instalacjach z wyłącznikami różnicowymi o niższym czułości.
• Typ A – wykrywanie prądów przemiennych i pulsujących stałych: skuteczna ochrona w układach z falownikami, LED, prostownikami i innymi odbiornikami generującymi składową stałą.
• Możliwość rozbudowy (akcesoria serii DX3): wyposażenie w styki pomocnicze, wyzwalacze wzrostowe lub napędy zdalne – elastyczna integracja z systemami automatyki.
• Szerokość 4 modułów (70 mm) i montaż na szynie TH35: szybki i łatwy montaż w rozdzielnicach, możliwość łączenia szynami grzebieniowymi lub sztyftowymi.

Zgodność z Normami

Wyłącznik P 304 jest zgodny z normą EN 61008-1 (wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego). Posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami europejskimi.

Zastosowanie

Wyłącznik różnicowo-prądowy 4-biegunowy 63 A / 500 mA typ A znajduje zastosowanie w rozdzielnicach głównych oraz podrozdzielnicach, szczególnie tam, gdzie wymagana jest ochrona przeciwpożarowa lub selektywność z wyłącznikami o niższej czułości w obwodach odbiorczych.

• Ochrona przeciwpożarowa i przeciwporażeniowa w instalacjach trójfazowych (400 V) o dużym obciążeniu – hale przemysłowe, magazyny, stacje ładowania.
• Zabezpieczenie obwodów z odbiornikami generującymi prądy pulsujące stałe – falowniki, regulatory oświetlenia LED, zasilacze impulsowe.
• Jako główny wyłącznik różnicowy w systemie selektywności – 500 mA pozwala uniknąć zbędnych wyłączeń w przypadku zwarć doziemnych w odbiorach końcowych.
• Instalacje wymagające elastyczności rozbudowy – możliwość dodania styków pomocniczych do sygnalizacji stanu lub zdalnego wyzwalania.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) i po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A (zalecany min. 16 mm² Cu). Dokręcanie zacisków zgodnie z momentem podanym w dokumentacji producenta. Dopuszcza się łączenie szynami grzebieniowymi lub sztyftowymi – zachować zgodność z instrukcją montażu. Dźwignia załączająca w kolorze szarym ułatwia identyfikację stanu pracy.

FAQ

• Czym różni się typ A od typu AC? Typ A wykrywa zarówno prądy sinusoidalne przemienne, jak i pulsujące stałe (np. pojedyncze półokresy). Typ AC wykrywa tylko prądy przemienne. Typ A jest wymagany w obwodach z przekształtnikami energoelektronicznymi (LED, falowniki, UPS).
• Dlaczego znamionowy prąd różnicowy wynosi 500 mA, a nie 30 mA? Prąd 500 mA stosuje się głównie do ochrony przeciwpożarowej – nie zapewnia ochrony przeciwporażeniowej (wymagającej ≤30 mA). W instalacji zaleca się kaskadowanie: wyłącznik 500 mA jako główny, a 30 mA w obwodach odbiorczych.
• Czy można podłączyć ten wyłącznik za pomocą szyny grzebieniowej? Tak, producent dopuszcza przyłączanie zarówno szynami grzebieniowymi, jak i sztyftowymi. Należy stosować szyny dedykowane dla aparatury modułowej serii TX3 z odpowiednim przekrojem.
