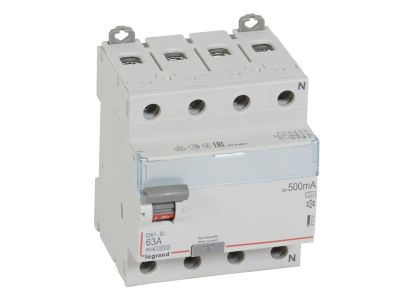

Wyłącznik różnicowo-prądowy P 304 4P 63A 500MA typ A serii DX3 | 411791 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 serii DX3 o symbolu 411791 to czterobiegunowe urządzenie ochronne typu A o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 500 mA. Przeznaczony do instalacji napięcia 400 V~, oferuje szerokość 4 modułów (70 mm) umożliwiającą kompaktowy montaż w rozdzielnicy na szynie TH35. Wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, co zwiększa bezpieczeństwo w obwodach z nowoczesnymi odbiornikami elektronicznymi.

• Prąd znamionowy 63 A: pozwala na bezawaryjną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przeciążenia wyłącznika.
• Znamionowy prąd różnicowy 500 mA: zapewnia ochronę przeciwporażeniową oraz może służyć jako ochrona przeciwpożarowa przy doziemieniach o podwyższonej rezystancji.
• Typ A – wykrywanie prądów pulsujących stałych: niezbędny w obwodach z prostownikami, falownikami i zasilaczami impulsowymi, gdzie występują składowe stałe.
• Szerokość 4 modułów (70 mm): oszczędza miejsce w rozdzielnicy, a możliwość przyłączania szyn grzebieniowych lub sztyftowych ułatwia okablowanie.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, co zwiększa funkcjonalność systemu.

Zgodność z Normami

Wyłącznik P 304 jest zgodny z normą EN 61008-1 dotyczącą wymagań dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Produkt wykonany w standardzie DIN umożliwia montaż na szynie TH35.

Zastosowanie

Wyłącznik różnicowo-prądowy typu A o prądzie 500 mA znajduje zastosowanie w instalacjach wymagających selektywnej ochrony przy większych prądach upływowych oraz w obwodach, gdzie występują odbiorniki generujące składową stałą. Idealny do stosowania w:

• Instalacjach przemysłowych i komercyjnych z dużą liczbą urządzeń elektronicznych (sterowniki PLC, falowniki, UPS).
• Obwodach oświetleniowych z oprawami LED wyposażonymi w ściemniacze impulsowe.
• Rozdzielnicach głównych i podrozdzielnicach jako ochrona przeciwporażeniowa dla obwodów siłowych i gniazd wtyczkowych.
• Systemach automatyki budynkowej, gdzie wymagana jest ochrona przed prądami różnicowymi o charakterze pulsującym.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową (dla 63 A zalecany co najmniej 16 mm² Cu) oraz obowiązującymi przepisami. Przy dokręcaniu zacisków postępuj zgodnie z dokumentacją producenta dołączoną do urządzenia. Po zamontowaniu przeprowadź test działania przyciskiem TEST.

FAQ

• Czy wyłącznik P 304 posiada podświetlenie dźwigni? Nie, w standardowej wersji dźwignia załączająca ma kolor szary i nie jest podświetlana. Stan załączenia można odczytać po położeniu dźwigni.
• Jaki stopień ochrony IP ma ten wyłącznik? W danych katalogowych nie podano stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma IP20, jednak dla konkretnego produktu należy sprawdzić etykietę lub instrukcję.
• Czy mogę zastosować go w obwodzie z falownikiem? Tak, typ A jest przystosowany do wykrywania pulsujących prądów stałych, które mogą występować w obwodach z prostownikami. Należy jednak dobrać wartość prądu różnicowego do wymogów instalacji – 500 mA często stosuje się jako ochronę przeciwpożarową, a do typowej ochrony przeciwporażeniowej zaleca się 30 mA lub 300 mA w zależności od przepisów.
