Wyłącznik różnicowo-prądowy P 304 4P 63A 30MA typ A serii DX3 | 411761 Legrand

Opis i Kluczowe Cechy

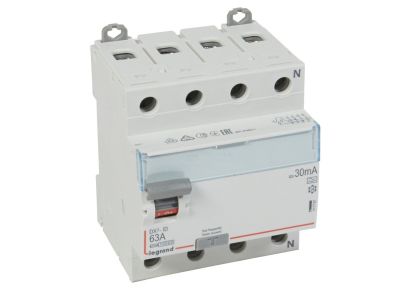

Wyłącznik różnicowo-prądowy P 304 (symbol 411761) z serii DX3 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 30 mA typu A. Zajmuje 4 moduły (70 mm) na szynie TH35 – oszczędza miejsce w rozdzielnicy, a jednocześnie zapewnia niezawodną ochronę przeciwporażeniową w instalacjach trójfazowych 400 V.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przeciążenia i przegrzania styków.
• Znamionowy prąd różnicowy 30 mA: gwarantuje szybkie wyłączenie w przypadku małych upływów prądu, zapewniając ochronę życia i mienia.
• Typ A: wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe – niezbędny w obwodach z nowoczesnymi odbiornikami elektronicznymi (falowniki, zasilacze impulsowe, urządzenia LED).
• 4 bieguny (4P): dedykowany do sieci trójfazowych z przewodem neutralnym (TN-S, TN-C-S) – pełna ochrona wszystkich przewodów fazowych i N.
• Szerokość 4 modułów (70 mm): kompaktowa konstrukcja ułatwia montaż w rozdzielnicach modułowych, pozostawiając miejsce na dodatkowe aparaty.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 spełnia wymagania normy EN 61008-1 (IEC 61008-1) dla wyłączników różnicowoprądowych bez zabezpieczenia nadprądowego. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik P 304 typ A jest przeznaczony do ochrony przeciwporażeniowej w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych. Szczególnie polecany w obwodach z odbiornikami generującymi prądy pulsujące stałe. Urządzenie jest kompatybilne z Systemem Optymalnego Rozdziału Energii HX3 (do 125 A), co umożliwia tworzenie zintegrowanych rozdzielnic modułowych.

• Ochrona obwodów gniazd w budynkach mieszkalnych i biurowych, zwłaszcza zasilających urządzenia elektroniczne.
• Zabezpieczenie instalacji trójfazowych (siła) z przewodem neutralnym – warsztaty, serwerownie, maszyny produkcyjne.
• Sterowanie oświetleniem i innymi odbiornikami za pośrednictwem styczników lub PLC – wymagane typ A dla odbiorników z elektronicznymi statecznikami.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik ochronny przeciwporażeniowy w systemach TN.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosować wartości podane w dokumentacji producenta. Przed pierwszym włączeniem sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Czy wyłącznik P 304 typ A nadaje się do obwodów z falownikami i zasilaczami impulsowymi? Tak, typ A wykrywa prądy różnicowe pulsujące stałe, co jest wymagane w obwodach z nowoczesnymi odbiornikami elektronicznymi (np. falowniki, zasilacze LED).
• Jakie akcesoria można dołączyć do wyłącznika? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i napędy z serii DX3, co umożliwia rozbudowę o sygnalizację zdalną czy automatyczne wyłączanie.
• Czy wyłącznik P 304 współpracuje z systemem rozdzielnic HX3? Tak, jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, co pozwala na tworzenie kompaktowych rozdzielnic zintegrowanych z innymi aparatami serii DX3.
