Wyłącznik różnicowo-prądowy P 304 4P 63A 300MA typ AC serii DX3 | 411724 Legrand

Opis i Kluczowe Cechy

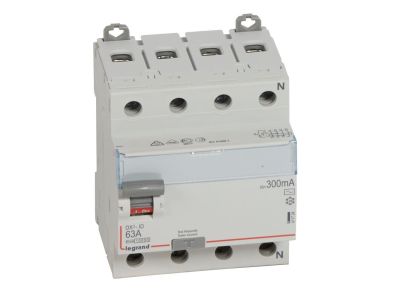

Wyłącznik różnicowoprądowy P 304 o symbolu 411724 z serii DX3 to czterobiegunowe urządzenie o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 300 mA typu AC. Przeznaczony do pracy w sieciach 400 V~, zajmuje 4 moduły (70 mm) na szynie TH35, co pozwala na oszczędne zagospodarowanie rozdzielnicy. Dzięki możliwości rozbudowy o akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy) oraz przyłączeniu szynami grzebieniowymi, urządzenie zapewnia elastyczność konfiguracji i łatwy montaż.

• Prąd znamionowy 63 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych i komercyjnych, bez ryzyka przeciążenia styków głównych.
• Znamionowy prąd różnicowy 300 mA, typ AC: wykrywa prądy różnicowe sinusoidalne przemienne, co czyni go odpowiednim do ochrony przeciwpożarowej w obwodach z odbiornikami liniowymi (grzałki, oświetlenie żarowe, silniki indukcyjne bez elektroniki).
• Szerokość 4 modułów (70 mm): kompaktowa konstrukcja ułatwia zabudowę w standardowych rozdzielnicach, oszczędzając miejsce na dodatkową aparaturę.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe – umożliwiają zdalne sterowanie i sygnalizację stanu wyłącznika.
• Kompatybilność z szynami grzebieniowymi: upraszcza okablowanie i redukuje liczbę połączeń, co przyspiesza montaż i zwiększa niezawodność instalacji.

Zgodność z Normami

Wyłącznik różnicowoprądowy P 304 spełnia wymagania normy EN 61008-1 dotyczącej wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki parametrom 63 A i 300 mA typ AC, wyłącznik P 304 znajduje zastosowanie w instalacjach wymagających ochrony przeciwpożarowej oraz w obwodach, gdzie nie występują odbiorniki generujące prądy różnicowe o charakterze pulsującym stałym. Urządzenie sprawdza się zarówno w nowych, jak i modernizowanych rozdzielnicach.

• Ochrona przeciwpożarowa w obwodach odbiorników rezystancyjnych (np. grzałki, piece oporowe) oraz oświetlenia żarowego.
• Główny wyłącznik różnicowoprądowy w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Zabezpieczenie obwodów silników indukcyjnych bez elementów elektronicznych (np. wentylatory, pompy).
• Integracja z Systemem Optymalnego Rozdziału Energii HX3 do 125 A – idealny do rozbudowanych instalacji wymagających modularności i szybkiego montażu.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla prądu 63 A (zalecany min. 16 mm² Cu). Moment dokręcania zacisków oraz szczegółowe parametry podłączenia znajdują się w dokumentacji technicznej producenta.

FAQ

• Czy wyłącznik P 304 nadaje się do ochrony przeciwporażeniowej? Znamionowy prąd różnicowy 300 mA jest przeznaczony głównie do ochrony przeciwpożarowej, a nie bezpośredniej ochrony ludzi. Dla ochrony przeciwporażeniowej wymagane są urządzenia o IΔn ≤ 30 mA.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnej wartości IP, jednak aparatura modułowa tego typu standardowo montowana w rozdzielnicy osiąga IP20 dla części przednich (w zależności od rozdzielnicy).
• Czy można podłączyć szynę grzebieniową do tego modelu? Tak, wyłącznik P 304 został przystosowany do przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozdział faz i neutralnego w rozdzielnicy.
