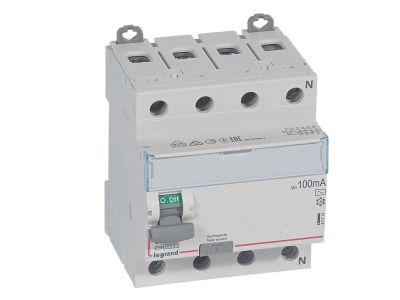

Wyłącznik różnicowo-prądowy P 304 4P 63A 100MA typ AC serii DX3 | 411714 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 o symbolu 411714 z serii DX3 to czterobiegunowe urządzenie przeznaczone do ochrony przeciwporażeniowej w instalacjach trójfazowych. Prąd znamionowy 63 A i znamionowy prąd różnicowy 100 mA (typ AC – wykrywanie prądów sinusoidalnych przemiennych) zapewniają skuteczną ochronę osób i mienia w obwodach o znacznym obciążeniu. Kompaktowa szerokość 4 moduły (17,5 mm każdy) ułatwia zabudowę w rozdzielnicach, a montaż na wsporniku TH35 oraz możliwość przyłączania szynami grzebieniowymi lub sztyftowymi upraszcza instalację.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 100 mA (typ AC): wykrywa prądy upływu sinusoidalne przemienne, skutecznie chroniąc przed porażeniem w instalacjach standardowych.
• Czterobiegunowy (4P) 400 V~: odpowiedni do sieci trójfazowej z przewodem neutralnym oraz do jednoczesnego zabezpieczenia wszystkich przewodów aktywnych.
• Szerokość 4 moduły: oszczędność miejsca w rozdzielnicy – idealny do rozbudowy istniejących instalacji.
• Kompatybilność z systemem HX3 oraz akcesoriami DX3: możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy, co zwiększa funkcjonalność w systemie Optymalnego Rozdziału Energii.

Zgodność z Normami

Wyłącznik P304 jest zgodny z normą EN 61008-1 (wyłączniki różnicowoprądowe bez zabezpieczenia nadprądowego). Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa obowiązujących w Unii Europejskiej.

Zastosowanie

Wyłącznik różnicowo-prądowy P 304 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwporażeniowej przy prądzie różnicowym 100 mA. Sprawdza się zarówno w obiektach przemysłowych, jak i budynkach użyteczności publicznej.

• Ochrona obwodów odbiorników trójfazowych (np. maszyn, agregatów, klimatyzatorów) przed skutkami prądów upływu.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielnicach w systemach rozdziału energii.
• Stosowanie w instalacjach, gdzie wymagany jest prąd różnicowy 100 mA – np. w obwodach o podwyższonej ciągłości zasilania, gdzie 30 mA mogłoby powodować zbędne wyłączenia.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Urządzenie mocuje się na szynie TH35 (DIN). Przekroje przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków oraz zalecany przekrój przewodów – według dokumentacji producenta dołączonej do wyłącznika. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Jaki jest typ wyłącznika różnicowo-prądowego P304? Jest to typ AC, co oznacza, że wykrywa wyłącznie prądy różnicowe o przebiegu sinusoidalnym przemiennym.
• Jaka jest szerokość modułowa wyłącznika? Zajmuje 4 moduły (4 x 17,5 mm), co stanowi 70 mm na szynie TH35.
• Czy można go używać z szynami grzebieniowymi? Tak, producent przewidział możliwość przyłączania zarówno szynami grzebieniowymi, jak i sztyftowymi, co ułatwia szybkie okablowanie w rozdzielnicach.
