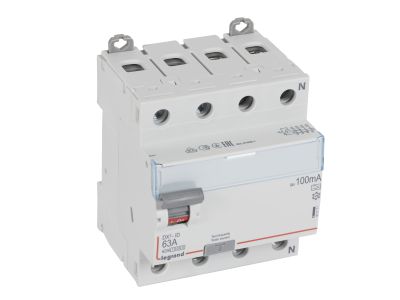

Wyłącznik różnicowo-prądowy P 304 4P 63A 100MA typ A serii DX3 | 411771 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy typu A serii DX3 o symbolu 411771 to czterobiegunowe urządzenie o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 100 mA, przeznaczone do pracy w sieciach 400 V~. Dzięki szerokości 4 modułów (17,5 mm) zajmuje optymalną przestrzeń w rozdzielnicy, a typ A zapewnia wykrywanie prądów różnicowych sinusoidalnych przemiennych oraz pulsujących stałych, co zwiększa bezpieczeństwo w instalacjach z odbiornikami elektronicznymi. Urządzenie kompatybilne jest z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

• Prąd znamionowy 63 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przeciążeń styków.
• Znamionowy prąd różnicowy 100 mA: Zapewnia czułe wykrywanie upływu prądu, chroniąc przed porażeniem i pożarem w instalacjach o podwyższonym zapotrzebowaniu.
• Typ A (wykrywanie prądów pulsujących stałych): Reaguje zarówno na prądy sinusoidalne, jak i pulsujące stałe (np. z prostowników), co jest niezbędne w obwodach z elektroniką i przetwornicami częstotliwości.
• Montaż na szynie TH35: Umożliwia szybki i stabilny montaż w rozdzielnicach modułowych, zgodny z Systemem Optymalnego Rozdziału Energii HX3.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 pozwala na zdalne sterowanie i sygnalizację stanu.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 serii DX3 spełnia wymagania normy EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada certyfikację CE, gwarantującą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki parametrom technicznym i typowi A, wyłącznik znajduje zastosowanie w instalacjach wymagających ochrony różnicowej w obwodach z odbiornikami generującymi składowe stałe.

• Ochrona obwodów gniazd wtykowych i odbiorników w budynkach mieszkalnych i biurowych, zwłaszcza z urządzeniami elektronicznymi (komputery, UPS, ładowarki).
• Zabezpieczenie linii zasilających maszyny przemysłowe z przetwornicami częstotliwości i prostownikami w warunkach przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach automatyki budynkowej, gdzie wymagana jest selektywność od 100 mA.
• Idealny do modernizacji istniejących instalacji, gdzie potrzebna jest czułość typu A przy jednoczesnym prądzie znamionowym 63 A.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Przed pierwszym załączeniem sprawdź poprawność podłączenia i funkcjonowanie urządzenia testem.

FAQ

• Czy wyłącznik ma podświetlenie lub wskaźnik stanu? W danych produktu nie ma informacji o podświetleniu. Dźwignia załączająca ma kolor szary. Do zdalnej sygnalizacji stanu można dołączyć opcjonalne styki pomocnicze z serii DX3.
• Jaki jest stopień ochrony (IP) urządzenia? Producent nie podaje stopnia ochrony dla samego wyłącznika. Po zamontowaniu w rozdzielnicy o odpowiednim IP (np. IP2X lub wyższym) urządzenie jest chronione przed dotykiem. Zaleca się stosowanie w suchych pomieszczeniach.
• Jaki jest tryb pracy styku? Czy to wyłącznik różnicowy typu A? Tak, jest to wyłącznik różnicowo-prądowy typu A wykrywający prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe. Działa jako wyłącznik ochronny – ma jeden stan załączenia/wyłączenia, realizowany za pomocą dźwigni.
