Wyłącznik różnicowo-prądowy P 304 4P 40A 500MA typ AC serii TX3 | 411738 Legrand

Opis i Kluczowe Cechy

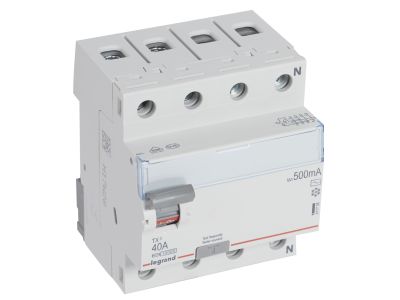

Wyłącznik różnicowo-prądowy P 304 serii TX3, symbol 411738, to czterobiegunowe urządzenie o znamionowym prądzie różnicowym 500 mA i prądzie znamionowym 40 A. Przeznaczony do montażu na szynie TH35, zajmuje 4 moduły (70 mm). Dźwignia załączająca w kolorze szarym ułatwia identyfikację stanu pracy. Produkt umożliwia podłączenie za pomocą szyn grzebieniowych lub sztyftowych oraz rozbudowę o akcesoria z serii DX3.

• Prąd znamionowy 40 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 500 mA: skutecznie wykrywa upływy sinusoidalne przemienne, chroniąc przed porażeniem elektrycznym i ryzykiem pożaru.
• Typ AC: przeznaczony do wykrywania prądów różnicowych sinusoidalnych przemiennych – standardowe rozwiązanie w instalacjach ogólnego przeznaczenia.
• Napięcie znamionowe 400 V~: odpowiedni do układów trójfazowych w instalacjach niskiego napięcia, gwarantuje izolację i bezpieczeństwo.
• Szerokość 4 modułów (17,5 mm każdy): kompaktowa budowa ułatwia optymalne zagospodarowanie przestrzeni w rozdzielnicy.
• Możliwość rozbudowy o akcesoria z serii DX3: styki pomocnicze, wyzwalacze i napędy zwiększają funkcjonalność układu.

Zgodność z Normami

Produkt spełnia wymagania normy EN 61008-1 (wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego). Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik różnicowo-prądowy P 304 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed skutkami prądów upływu. Służy przede wszystkim do zabezpieczania obwodów odbiorczych w budynkach mieszkalnych, biurowych i przemysłowych.

• Ochrona przeciwporażeniowa w obwodach gniazd wtyczkowych i odbiorników stałych.
• Ochrona przeciwpożarowa w instalacjach, gdzie występują podwyższone wartości prądów upływu (np. w obwodach z przetwornicami lub długimi liniami kablowymi).
• Stosowany w rozdzielnicach głównych i podrozdzielniach jako element selektywnej ochrony różnicowoprądowej.
• Możliwość integracji w systemach automatyki budynkowej przy użyciu akcesoriów z serii DX3.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Szerokość modułowa wynosi 4 moduły (70 mm). Przyłączanie przewodów należy wykonać zgodnie z dokumentacją producenta – zalecany moment dokręcania i dopuszczalny przekrój przewodów muszą być dostosowane do prądu znamionowego 40 A. Dozwolone jest stosowanie szyn grzebieniowych oraz sztyftowych. Nie wolno instalować wyłącznika w obwodach, gdzie prąd różnicowy może przekraczać parametry urządzenia.

FAQ

• Jaki jest znamionowy prąd różnicowy wyłącznika? Znamionowy prąd różnicowy wynosi 500 mA, co pozwala na wykrywanie upływów sinusoidalnych przemiennych (typ AC).
• Czy można rozbudować wyłącznik o styki pomocnicze? Tak, produkt umożliwia montaż styków pomocniczych, wyzwalaczy i napędów z serii DX3, co zwiększa możliwości sygnalizacji i zdalnego sterowania.
• Do jakiej normy jest zgodny wyłącznik P 304? Urządzenie jest zgodne z normą EN 61008-1, potwierdzającą spełnienie wymagań dotyczących wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego.
