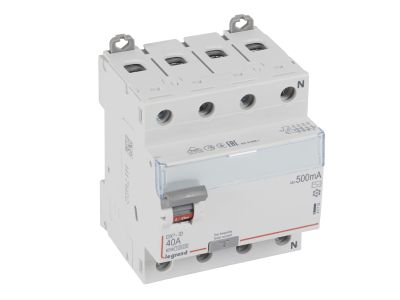

Wyłącznik różnicowo-prądowy P 304 4P 40A 500MA typ AC serii DX3 | 411733 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 (symbol 411733) z serii DX3 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 500 mA typu AC, przeznaczone do wykrywania sinusoidalnych przemiennych prądów różnicowych. Dzięki szerokości 4 modułów (70 mm) i montażowi na szynie TH35, urządzenie łatwo integruje się w rozdzielnicach, a kompatybilność z systemem optymalnego rozdziału energii HX3 umożliwia bezpieczne zarządzanie obwodami do 125 A.

• Prąd znamionowy 40 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia.
• Znamionowy prąd różnicowy 500 mA typu AC: Skutecznie wykrywa sinusoidalne przemienne prądy różnicowe, chroniąc przed porażeniem i pożarem.
• Szerokość 4 modułów (70 mm): Oszczędza miejsce w rozdzielni, pozwalając na gęste rozmieszczenie aparatury.
• Kompatybilność z systemem HX3 do 125 A: Umożliwia optymalny rozdział energii i łatwe łączenie z szynami grzebieniowymi oraz sztyftowymi.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Zwiększa elastyczność instalacji i umożliwia zdalne sterowanie oraz sygnalizację.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 spełnia wymagania normy EN 61008-1 dotyczącej wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik różnicowo-prądowy P 304 typu AC znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przed sinusoidalnymi prądami różnicowymi. Idealnie sprawdza się w obwodach odbiorników ogólnego przeznaczenia, takich jak gniazda wtykowe, oświetlenie czy urządzenia grzewcze.

• Ochrona przeciwporażeniowa i przeciwpożarowa w domowych i przemysłowych instalacjach niskiego napięcia.
• Zabezpieczenie obwodów odbiorników ogólnego przeznaczenia (gniazda, oświetlenie).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako element systemu optymalnego rozdziału energii HX3.
• Współpraca z stycznikami, przekaźnikami i sterownikami PLC w automatyce budynkowej.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P 304 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moment dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy 40 A. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Urządzenie może być wyposażone w styki pomocnicze, wyzwalacze oraz napędy z serii DX3.

FAQ

• Czy wyłącznik P 304 wykrywa prądy stałe? Nie, jest to typ AC – wykrywa wyłącznie sinusoidalne przemienne prądy różnicowe. Do wykrywania prądów pulsujących stałych należy wybrać typ A.
• Jaką szerokość zajmuje wyłącznik na szynie DIN? Zajmuje 4 moduły, co odpowiada 70 mm (4 × 17,5 mm).
• Czy można podłączyć wyłącznik za pomocą szyny grzebieniowej? Tak, konstrukcja umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozdzielenie faz.
