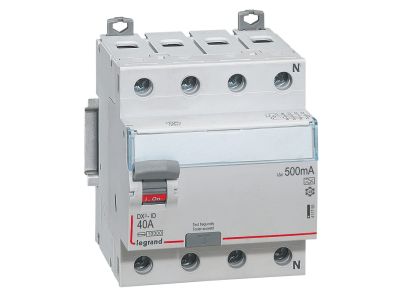

Wyłącznik różnicowo-prądowy P 304 4P 40A 500MA typ A serii DX3 | 411790 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 serii DX3 (symbol 411790) to czterobiegunowe urządzenie ochronne typu A o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 500 mA. Przeznaczony do montażu na szynie TH35, w rozdzielnicach o szerokości 4 modułów (70 mm). Łączy wysoką skuteczność ochrony przeciwporażeniowej z możliwością rozbudowy o akcesoria serii DX3.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapobiegając przeciążeniom i przegrzaniu.
• Znamionowy prąd różnicowy 500 mA: zapewnia selektywność w instalacjach o wyższych prądach upływu, np. w obwodach z dużymi urządzeniami.
• Typ A – wykrywanie prądów sinusoidalnych i pulsujących stałych: niezbędny w obwodach z elektroniką (falowniki, zasilacze impulsowe), minimalizuje ryzyko niepożądanych wyłączeń.
• 4 bieguny (4P) – napięcie 400 V~: odpowiedni do trójfazowych instalacji z przewodem neutralnym, zapewnia ochronę wszystkich przewodów fazowych.
• Szerokość 4 modułów (70 mm): kompaktowa budowa ułatwia montaż w rozdzielnicach, oszczędzając miejsce i pozwalając na gęste upakowanie aparatury.
• Kompatybilność z systemem HX3 i akcesoriami DX3: możliwość przyłączania szynami grzebieniowymi/sztyftowymi oraz rozbudowy o styki pomocnicze, wyzwalacze i napędy – zwiększa elastyczność projektowania instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy EN 61008-1. Posiada oznaczenie CE, co potwierdza zgodność z europejskimi przepisami bezpieczeństwa i wymogami stawianymi aparaturze modułowej.

Zastosowanie

Wyłącznik różnicowo-prądowy P 304 typ A sprawdza się w instalacjach wymagających ochrony przed porażeniem przy jednoczesnej odporności na wyłączanie wywołane prądami stałymi pulsującymi. Znajduje zastosowanie w:

• Instalacjach przemysłowych z dużą liczbą odbiorników elektronicznych (falowniki, UPS, zasilacze impulsowe).
• Rozdzielnicach głównych w budynkach użyteczności publicznej – gdzie wymagana jest selektywność wyłączeń i odporność na zakłócenia.
• Systemach automatyki budynkowej, w tym sterowników PLC i przekaźników, gdzie występują prądy upływu o charakterze pulsującym.
• Obwodach oświetleniowych i siłowych, w których potrzebna jest dodatkowa ochrona przed porażeniem przy podwyższonym prądzie różnicowym.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Istnieje możliwość wyposażenia urządzenia w styki pomocnicze, wyzwalacze i napędy z serii DX3 – wszystkie akcesoria montować przy odłączonym napięciu.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 40 A, co pozwala na obciążenie obwodów o znacznym poborze mocy, np. w instalacjach siłowych.
• Jakie napięcie pracy? Napięcie znamionowe to 400 V~ dla instalacji trójfazowych z przewodem neutralnym (4P).
• Czy można rozbudować wyłącznik o styki pomocnicze? Tak, urządzenie umożliwia montaż styków pomocniczych, wyzwalaczy i napędów z serii DX3, co zwiększa funkcjonalność rozdzielnicy.
