Wyłącznik różnicowo-prądowy P 304 4P 40A 300MA typ AC serii DX3 | 411723 Legrand

Opis i Kluczowe Cechy

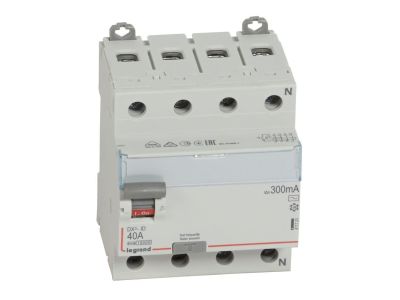

Wyłącznik różnicowo-prądowy P 304 serii DX3 (symbol 411723) to czterobiegunowe urządzenie ochronne typu AC, przystosowane do pracy w sieciach 400 V~. Znamionowy prąd różnicowy 300 mA i prąd roboczy 40 A zapewniają skuteczną ochronę przeciwporażeniową w obwodach o znacznym obciążeniu. Szerokość 4 modułów (17,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Znamionowy prąd różnicowy IΔn = 300 mA: Gwarantuje wykrywanie upływów sinusoidalnych prądu przemiennego, chroniąc ludzi i instalację przed skutkami zwarć doziemnych.
• Prąd znamionowy 40 A: Pozwala na bezpieczną pracę w obwodach odbiorczych o dużym poborze mocy, bez ryzyka przeciążenia toru różnicowego.
• Typ AC: Reaguje na prądy różnicowe sinusoidalne przemienne – zgodny z podstawowymi wymaganiami ochrony w instalacjach niskiego napięcia.
• Szerokość 4 modułów (17,5 mm/moduł): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, a dźwignia w kolorze szarym ułatwia identyfikację.
• Kompatybilność z systemem HX3 (do 125 A) i akcesoriami DX3: Możliwość przyłączania za pomocą szyn grzebieniowych/sztyftowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy – zwiększa elastyczność konfiguracji rozdzielnic.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 serii DX3 jest zgodny z normą EN 61008-1, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami europejskimi. Posiada oznaczenie CE.

Zastosowanie

Urządzenie przeznaczone do ochrony przeciwporażeniowej w obwodach prądu przemiennego 400 V~ z uziemieniem TN, TT lub IT. Idealne zarówno do nowych instalacji, jak i modernizacji istniejących rozdzielnic.

• Ochrona obwodów gniazd wtyczkowych i odbiorników stałych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie obwodów sterowania styczników, przekaźników i PLC przed skutkami zwarć doziemnych.
• Stosowanie w tablicach rozdzielczych z systemem optymalnego rozdziału energii HX3 (do 125 A).
• Konfiguracja rozdzielnic wymagających elastyczności – możliwość doboru styków pomocniczych, wyzwalaczy i napędów z serii DX3.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 40 A i obowiązującymi przepisami. Moment dokręcania zacisków – według dokumentacji producenta. Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych, a także wyposażenie w akcesoria modułowe z serii DX3 (styki pomocnicze, wyzwalacze, napędy).

FAQ

• Czy wyłącznik P 304 posiada podświetlenie? Nie, urządzenie nie jest wyposażone w podświetlenie LED. Stan pracy sygnalizuje pozycja dźwigni (w kolorze szarym).
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje stopnia IP. W standardowej instalacji w rozdzielnicy przyjmuje się IP20 dla aparatury modułowej, co zapewnia ochronę przed dotykiem palcem.
• Jak odróżnić typ AC od typu A? Typ AC (jak w modelu P304) wykrywa wyłącznie prądy różnicowe sinusoidalne przemienne. Typ A dodatkowo wykrywa pulsujące prądy stałe – stosuje się go w obwodach z urządzeniami elektronicznymi (np. falowniki, ładowarki).
