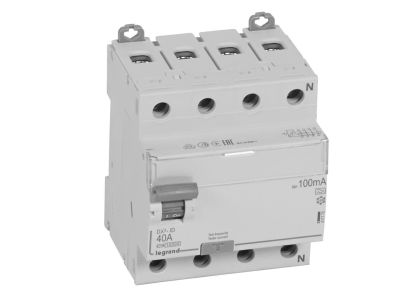

Wyłącznik różnicowo-prądowy P 304 4P 40A 100MA typ A serii DX3 | 411770 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 serii DX3 (symbol 411770) to czterobiegunowe urządzenie ochronne o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 100 mA typu A. Przeznaczony do instalacji o napięciu 400 V~, montowany na szynie TH35, zajmuje zaledwie 4 moduły (70 mm), co pozwala oszczędzić miejsce w rozdzielnicy. Dzięki typowi A wykrywa nie tylko prądy przemienne, ale także pulsujące stałe – niezbędne w nowoczesnych obwodach z urządzeniami elektronicznymi.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, takich jak linie gniazd czy instalacje przemysłowe, bez ryzyka przeciążenia.
• Znamionowy prąd różnicowy 100 mA: zapewnia ochronę przeciwporażeniową przy wyższych prądach upływu, stosowany w obwodach, gdzie 30 mA byłoby zbyt czułe (np. dla odbiorników z naturalnymi upływami).
• Typ A – wykrywanie prądów przemiennych i pulsujących stałych: kluczowe dla ochrony w obwodach zasilających sprzęt z prostownikami, falownikami czy sterownikami PLC.
• Szerokość 4 modułów (70 mm): kompaktowa budowa pozwala zaoszczędzić miejsce w rozdzielnicy, ułatwiając rozbudowę systemu.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: umożliwia szybkie i estetyczne łączenie za pomocą szyn grzebieniowych oraz wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 serii DX3 jest zgodny z normą EN 61008-1, potwierdzającą spełnienie wymogów bezpieczeństwa dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada oznaczenie CE, dopuszczające go do obrotu na rynku europejskim.

Zastosowanie

Wyłącznik P 304 4P typ A z prądem różnicowym 100 mA znajduje zastosowanie w instalacjach, gdzie wymagana jest selektywność ochrony przeciwporażeniowej lub wyższy prąd upływu jest akceptowalny:

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych, gdzie równocześnie pracuje wiele urządzeń z filtrami sieciowymi.
• Zabezpieczenie linii zasilających maszyny i urządzenia przemysłowe z przekształtnikami energoelektronicznymi (falowniki, prostowniki).
• Instalacje oświetleniowe LED oraz sterowanie oświetleniem awaryjnym – ochrona przed prądami upływu generowanymi przez zasilacze impulsowe.
• Systemy automatyki budynkowej jako element rozdzielnicy głównej – łatwa integracja z szynami grzebieniowymi i dodatkowymi akcesoriami DX3.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z normą EN 60715. Momenty dokręcania śrub zacisków należy stosować według dokumentacji producenta – zwykle 2–3 Nm (szczegóły w instrukcji). Przekrój podłączanych przewodów dobrać do prądu znamionowego 40 A oraz warunków środowiskowych. Po instalacji sprawdzić poprawność działania przyciskiem testowym.

FAQ

• Czy wyłącznik ma wbudowane podświetlenie / diodę LED? Nie, wyłącznik P 304 nie jest wyposażony w żadne wskaźniki świetlne. Stan zadziałania sygnalizuje mechaniczne wychylenie dźwigni szarej.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 – wymagana jest obudowa zapewniająca ochronę przed dotykiem i ciałami stałymi.
• Czy można go stosować jako ochronę przeciwpożarową? Nie, prąd różnicowy 100 mA jest typowo stosowany do ochrony przeciwporażeniowej, a nie przeciwpożarowej (wymaganej przy 300 mA). Do ochrony przeciwpożarowej należy stosować wyłączniki typu B lub selektywne o wyższym prądzie.
