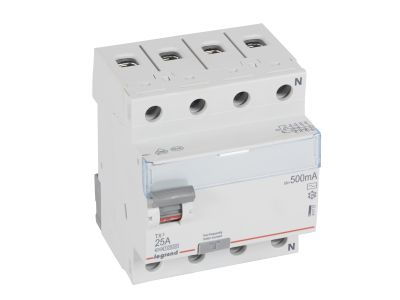

Wyłącznik różnicowo-prądowy P 304 4P 25A 500MA typ AC serii TX3 | 411737 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 o symbolu 411737 z serii TX3 to czterobiegunowe urządzenie typu AC przeznaczone do ochrony przeciwporażeniowej w instalacjach trójfazowych. Dzięki prądowi znamionowemu 25 A oraz prądowi różnicowemu 500 mA zapewnia skuteczne zabezpieczenie w obwodach o umiarkowanym obciążeniu, a kompaktowa szerokość 4 modułów (17,5 mm każdy) pozwala oszczędzić miejsce w rozdzielnicy.

• Prąd znamionowy 25 A: gwarantuje bezpieczną pracę w obwodach o obciążeniu do 25 A bez ryzyka przeciążenia styków.
• Prąd różnicowy 500 mA: zapewnia ochronę przeciwporażeniową przy uszkodzeniu izolacji w instalacjach wymagających wyższego progu zadziałania, np. przy długich trasach kablowych.
• Czterobiegunowy (4P) 400 V~: umożliwia kompleksowe zabezpieczenie sieci trójfazowej z przewodem neutralnym we wszystkich biegunach.
• Typ AC: wykrywa prądy różnicowe sinusoidalne przemienne, odpowiedni do standardowych odbiorników rezystancyjnych i silników.
• Elastyczność rozbudowy: możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 serii TX3 spełnia wymagania normy EN 61008-1. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi. Urządzenie przeznaczone jest do montażu w rozdzielnicach wyposażonych w szynę TH35.

Zastosowanie

Wyłącznik różnicowo-prądowy P 304 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagana jest ochrona przeciwporażeniowa w sieciach trójfazowych z przewodem neutralnym. Sprawdza się w obwodach o wyższym pradzie różnicowym, szczególnie przy długich liniach kablowych lub w środowiskach o podwyższonej wilgotności.

• Ochrona główna w tablicach rozdzielczych dla obwodów trójfazowych (silniki, pompy, piece).
• Zabezpieczenie instalacji w obiektach przemysłowych i magazynowych.
• Stosowanie w rozdzielnicach mieszkaniowych jako wyłącznik różnicowy dla obwodów wymagających wyższego progu 500 mA (np. obwody z dużym poborem prądu upływu tła).
• Element systemu z możliwością rozbudowy o akcesoria serii DX3 do zdalnego sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P 304 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 25 A zgodnie z obowiązującą normą. Moment dokręcania zacisków oraz szczegółowe wytyczne montażowe znajdują się w dokumentacji technicznej producenta. W przypadku stosowania szyn grzebieniowych należy upewnić się, że są one kompatybilne z rozstawem biegunów.

FAQ

• Jaki jest typ wykrywanych prądów różnicowych? Wyłącznik typu AC wykrywa wyłącznie prądy różnicowe o przebiegu sinusoidalnie przemiennym. Nie jest przystosowany do prądów pulsujących stałych (typ A) ani wyższych harmonicznych.
• Czy można wyposażyć wyłącznik w akcesoria sterujące? Tak, urządzenie umożliwia montaż styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych oraz napędów silnikowych z serii DX3, co pozwala na zdalne sterowanie i sygnalizację stanu.
• Jakie jest przeznaczenie prądu różnicowego 500 mA? Prąd różnicowy 500 mA stosuje się głównie jako zabezpieczenie przeciwpożarowe oraz w instalacjach, gdzie suma prądów upływu tła jest wyższa niż standardowe 30 mA, np. przy długich trasach kablowych lub w obwodach z dużą liczbą odbiorników.
