Wyłacznik różnicowo-prądowy P 304 4P 25A 500MA typ AC serii DX3 | 411732 Legrand

Opis i Kluczowe Cechy

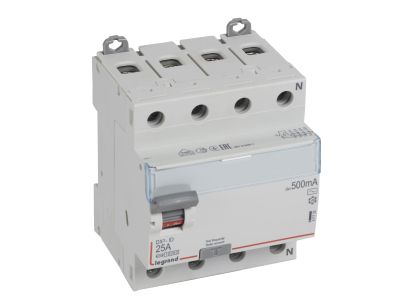

Wyłącznik różnicowo-prądowy P 304 o symbolu 411732 z serii DX3 to czterobiegunowe urządzenie ochronne typu AC o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 500 mA, przeznaczone do montażu w rozdzielnicach modułowych. Jego szerokość 4 modułów (17,5 mm każdy) umożliwia łatwą integrację z wyposażeniem na szynie TH35. Dzięki zgodności z normą EN 61008-1 zapewnia niezawodną ochronę przeciwporażeniową w instalacjach prądu przemiennego.

• Prąd znamionowy 25 A: pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 500 mA: stosowany w ochronie przeciwporażeniowej i przeciwpożarowej, zapewnia selektywność wyłączeń w instalacjach o podwyższonych wymaganiach.
• Typ AC – wykrywa sinusoidalne prądy różnicowe przemienne: odpowiedni w obwodach bez elementów elektronicznych generujących prądy pulsujące stałe.
• 4 moduły szerokości (4 × 17,5 mm): montaż w standardowych rozdzielnicach modułowych na szynie TH35, oszczędność miejsca.
• Kompatybilność z serią DX3: możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy, co zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 jest zgodny z normą EN 61008-1, co potwierdza spełnienie wymagań dotyczących bezpieczeństwa i niezawodności w instalacjach niskiego napięcia. Posiada certyfikat CE, dopuszczający go do obrotu na rynku europejskim.

Zastosowanie

Zalecany do stosowania w instalacjach przemysłowych, budynkowych oraz mieszkaniowych, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwpożarowa z czułością 500 mA. Idealnie sprawdza się w układach wymagających selektywności wyłączeń.

• Ochrona obwodów gniazd siłowych i oświetleniowych w obiektach użyteczności publicznej.
• Zabezpieczenie przedłużonych linii zasilających, gdzie niższe czułości powodowałyby niepożądane wyłączenia.
• Stosowany jako wyłącznik przeciwwyładowczy w rozdzielnicach głównych (ochrona przeciwpożarowa).
• Współpraca z systemem optymalnego rozdziału energii HX3 do 125 A – możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Urządzenie instaluje się na wsporniku TH35 (szyna DIN 35 mm) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla prądu 25 A min. 4 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy pamiętać o zachowaniu wymaganej odległości od innych aparatów dla zapewnienia prawidłowej pracy wyzwalacza różnicowego.

FAQ

• Jakie jest przeznaczenie wyłącznika typu AC z czułością 500 mA? Stosuje się go przede wszystkim w ochronie przeciwpożarowej oraz w obwodach, gdzie niższe prądy różnicowe (np. 30 mA) powodowałyby uciążliwe, niepożądane wyłączenia. Nie nadaje się do bezpośredniej ochrony odbiorników z elektroniką generującą prądy pulsujące stałe – w takich przypadkach zaleca się typ A.
• Czy wyłącznik ma wbudowany styk pomocniczy? Nie, ale wyłącznik P 304 jest przystosowany do współpracy ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3, które można dokupić osobno.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnej wartości IP w karcie katalogowej. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga stopień ochrony IP20 (ochrona przed dotykiem palcem). Zaleca się montaż w szafie elektrycznej o odpowiedniej klasie szczelności.
