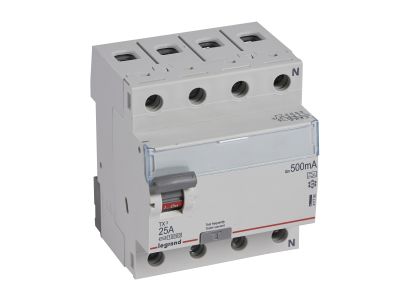

Wyłącznik różnicowo-prądowy P 304 4P 25A 500MA typ A serii TX3 | 411794 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 serii TX3 (symbol 411794) to czterobiegunowe urządzenie o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 500 mA typu A, przeznaczone do montażu w rozdzielnicach na szynie TH35. Szerokość 4 modułów (70 mm) zapewnia kompaktową instalację w standardowych szafkach. Dzięki typowi A wykrywa nie tylko prądy różnicowe przemienne, ale również pulsujące stałe, co jest kluczowe dla ochrony w obwodach z nowoczesną elektroniką.

• Prąd znamionowy 25 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, np. w instalacjach mieszkaniowych i biurowych, bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 500 mA: Zapewnia ochronę przeciwporażeniową w obwodach, w których dopuszczalne są wyższe prądy upływu, np. w instalacjach z dłuższymi trasami kablowymi lub większą liczbą odbiorników.
• Typ A – wykrywanie prądów pulsujących stałych: Niezbędny przy współpracy z urządzeniami wyposażonymi w prostowniki jedno- i trójfazowe, falowniki, regulatory PWM (np. pralki, pompy ciepła, oświetlenie LED), które generują pulsujące składowe stałe.
• Konstrukcja 4-biegunowa (4P): Przeznaczona do sieci trójfazowych TN-S lub TT, pozwala na odłączenie wszystkich trzech faz oraz przewodu neutralnego, zapewniając pełną ochronę różnicową.
• Szerokość 4 modułów (70 mm) i montaż na szynie TH35: Umożliwia szybki i pewny montaż w rozdzielnicach modułowych, a kompaktowe wymiary pozostawiają miejsce na inne aparaty.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 serii TX3 jest zgodny z normą EN 61008-1, która określa wymagania dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów dyrektyw unijnych.

Zastosowanie

Dzięki typowi A i wysokiemu prądowi różnicowemu 500 mA, wyłącznik P 304 sprawdza się w instalacjach, gdzie występują zarówno tradycyjne odbiorniki, jak i urządzenia z elektroniką mocy. Zalecany jest do:

• Ochrony przeciwporażeniowej w obwodach z wyposażeniem generującym pulsujące prądy stałe (ładowarki akumulatorów, UPS, przetwornice częstotliwości).
• Zabezpieczania obwodów gniazd wtyczkowych w pomieszczeniach z dużą liczbą sprzętu elektronicznego (biura, laboratoria, serwerownie).
• Instalacji w obiektach użyteczności publicznej oraz przemysłowych, gdzie wymagana jest ochrona różnicowa o podwyższonej odporności na fałszywe wyzwolenia (500 mA ogranicza zadziałania podczas zwarć doziemnych o małej wartości).
• Jako wyłącznik główny w rozdzielnicach, gdzie konieczne jest odłączanie wszystkich czterech przewodów przy remontach lub konserwacji.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach wewnętrznych o stopniu ochrony co najmniej IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 25 A zgodnie z obowiązującymi normami (zalecany 2,5 mm² dla miedzi). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu należy sprawdzić działanie testem ręcznym (przycisk "T").

FAQ

• Jaka jest różnica między typem A a typem AC? Typ A wykrywa zarówno sinusoidalne prądy różnicowe przemienne, jak i pulsujące prądy stałe (np. po prostowaniu jedno- i trójfazowym). Typ AC reaguje tylko na prądy przemienne. Wyłącznik P 304 jest typu A, dlatego nadaje się do obwodów z elektroniką.
• Czy mogę stosować ten wyłącznik jako główny w mieszkaniu? Tak, prąd 25 A jest odpowiedni dla standardowej instalacji mieszkaniowej, a typ A zapewnia ochronę nowoczesnych urządzeń. Należy jednak pamiętać, że wyłącznik nie posiada zabezpieczenia nadprądowego – wymaga współpracy z nadrzędnym bezpiecznikiem lub wyłącznikiem nadprądowym.
• Jakie jest maksymalne obciążenie stałe dla styku? Producent nie podaje wartości prądu zwarciowego, ale urządzenie jest przystosowane do warunków zgodnych z normą EN 61008-1. Do obliczeń przyjmij prąd znamionowy 25 A jako ciągły. Dla dokładnych danych dotyczących zdolności zwarciowej należy sprawdzić dokumentację techniczną serii TX3.
