Wyłącznik różnicowo-prądowy P 304 4P 25A 500MA typ A serii DX3 | 411789 Legrand

Opis i Kluczowe Cechy

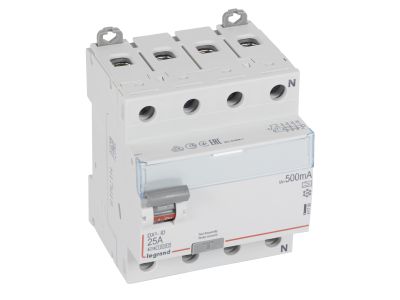

Wyłącznik różnicowo-prądowy P304 (symbol 411789) serii DX3 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 500 mA typu A. Szerokość 4 modułów (70 mm) pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy przy jednoczesnym zapewnieniu niezawodnej ochrony w instalacjach trójfazowych.

• Prąd znamionowy 25 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przeciążenia aparatu.
• Znamionowy prąd różnicowy 500 mA (typ A): wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe – odpowiedni do ochrony przed porażeniem w obwodach z urządzeniami elektronicznymi (falowniki, zasilacze impulsowe).
• Czterobiegunowy, napięcie 400 V~: dedykowany do sieci trójfazowych (3L+N), gwarantuje ochronę wszystkich przewodów fazowych i neutralnego.
• Szerokość 4 modułów (17,5 mm każdy): kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach modułowych.
• Kompatybilność z akcesoriami serii DX3: możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy, co zwiększa funkcjonalność rozdzielnicy.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 serii DX3 jest zgodny z normą EN 61008-1. Posiada oznaczenie CE i spełnia wymagania dyrektyw unijnych dla urządzeń instalacyjnych.

Zastosowanie

Wyłącznik P304 znajduje zastosowanie w instalacjach wymagających ochrony przed prądami różnicowymi o charakterze sinusoidalnym i pulsującym stałym, zwłaszcza tam, gdzie występują odbiorniki z przetwornicami elektroniki mocy.

• Ochrona przed porażeniem w sieciach trójfazowych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Zabezpieczenie obwodów z napędami regulowanymi, pompami, klimatyzatorami lub oświetleniem LED z zasilaczami impulsowymi.
• Instalacje przeciwpożarowe wymagające wysokiego progu zadziałania (500 mA) – ochrona przed zwarciami doziemnymi o ograniczonym ryzyku porażenia.
• Systemy rozdziału energii w połączeniu z szynami grzebieniowymi HX3 (do 125 A) oraz innymi aparatami modułowymi serii DX3.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P304 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla danego obwodu (min. 2,5 mm² dla 25 A). Momenty dokręcania zacisków oraz zalecany przekrój podane są w dokumentacji producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub szyn sztyftowych.

FAQ

• Jaki typ wyłącznika różnicowo-prądowego został zastosowany? Typ A, co oznacza zdolność do wykrywania prądów różnicowych sinusoidalnych przemiennych oraz pulsujących stałych (np. z prostowników jednopołówkowych).
• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy (wzrostowych/napięciowych) oraz napędów przeznaczonych dla serii DX3.
• Jaka jest szerokość modułu wyłącznika? Wyłącznik zajmuje 4 moduły o standardowej szerokości 17,5 mm każdy, co łącznie daje 70 mm na szynie DIN.
