Wyłącznik różnicowo-prądowy P 304 4P 25A 300MA typ AC serii DX3 | 411722 Legrand

Opis i Kluczowe Cechy

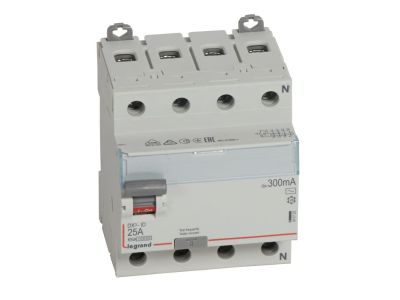

Wyłącznik różnicowo-prądowy P 304 4P 25A 300 mA typ AC z serii DX3 (symbol 411722) to czterobiegunowe zabezpieczenie przeciwporażeniowe przystosowane do montażu na szynie TH35. Szerokość 4 modułów (70 mm) umożliwia oszczędność miejsca w rozdzielnicy. Prąd znamionowy 25 A i prąd różnicowy 300 mA zapewniają skuteczną ochronę w obwodach o znacznym obciążeniu, a typ AC pozwala na wykrywanie sinusoidalnych prądów różnicowych.

• Prąd znamionowy 25 A / prąd różnicowy 300 mA: Gwarantuje szybkie wyłączenie w przypadku zagrożenia porażeniem, minimalizując ryzyko dla personelu i instalacji.
• Typ AC – wykrywa prądy różnicowe sinusoidalnie przemienne: Odpowiedni dla standardowych obwodów (odbiorniki rezystancyjne, silniki indukcyjne, oświetlenie tradycyjne).
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja pozwala na efektywne wykorzystanie miejsca w rozdzielnicy, szczególnie w rozbudowanych układach.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych, zgodny z praktyką instalatorską.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa elastyczność w systemach automatyki.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 spełnia wymagania normy EN 61008-1 oraz posiada certyfikację CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki czułości 300 mA i prądowi 25 A wyłącznik sprawdza się zarówno w ochronie przeciwporażeniowej, jak i przeciwpożarowej w obwodach odbiorczych. Znajduje zastosowanie w:

• Ochronie przed porażeniem w instalacjach TN-S i TT – w obwodach oświetlenia, gniazd wtyczkowych, pomp i wentylacji.
• Jako zabezpieczenie dodatkowe w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• W układach automatyki budynkowej – możliwość współpracy z wyzwalaczami i napędami DX3 umożliwia zdalne odcinanie zasilania.
• W aplikacjach wymagających selektywności różnicowej – 300 mA zapobiega wyłączeniom przy niewielkich upływach w tle instalacji.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 25 A oraz obciążenia obwodu. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta dołączoną do wyłącznika. Dopuszcza się łączenie za pomocą szyn grzebieniowych lub sztyftowych dedykowanych do serii DX3.

FAQ

• Czy wyłącznik ma podświetlenie / diodę LED sygnalizującą stan? W specyfikacji produktu nie przewidziano wskaźnika świetlnego. Stan załączenia można odczytać z położenia szarej dźwigni (góra = załączony, dół = wyłączony).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnej wartości IP. Zgodnie z ogólną zasadą dla aparatury modułowej montowanej w rozdzielnicy, część czołowa urządzenia odpowiada ochronie IP20. Ostateczny stopień ochrony zależy od obudowy rozdzielnicy.
• Jaki tryb pracy różnicowej ma ten wyłącznik? Typ AC – oznacza, że wyłącznik reaguje wyłącznie na sinusoidalne prądy różnicowe (przemienne). Nie wykrywa pulsujących prądów stałych ani wyprostowanych. Jest właściwy dla standardowych odbiorników (bez elektroniki impulsowej).
