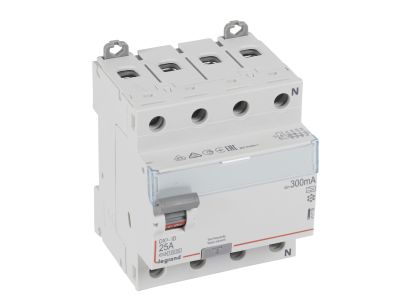

Wyłącznik różnicowo-prądowy P 304 4P 25A 300MA typ A serii DX3 | 411779 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 z serii DX3 to czterobiegunowe urządzenie typu A o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 300 mA, przeznaczone do pracy w sieciach 400 V~. Szerokość 4 modułów (17,5 mm każdy) pozwala na oszczędność miejsca w rozdzielnicy, a kompatybilność z akcesoriami serii DX3 zapewnia elastyczność konfiguracji.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o średnim obciążeniu, redukując ryzyko przeciążenia styków.
• Prąd różnicowy 300 mA typ A: Skutecznie wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, zwiększając ochronę przeciwporażeniową w instalacjach z odbiornikami elektronicznymi.
• 4 bieguny (4P): Dopasowany do instalacji trójfazowych z przewodem neutralnym, zapewnia kompletną ochronę wszystkich przewodów roboczych.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach modułowych i oszczędza miejsce na szynie TH35.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 pozwala dostosować funkcjonalność do potrzeb instalacji.
• Przyłączanie szynami grzebieniowymi lub sztyftowymi: Usprawnia okablowanie i redukuje czas montażu w rozdzielnicy.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 spełnia wymagania normy EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przeciwporażeniowej. Posiada oznaczenie CE i jest przeznaczony do stosowania zgodnie z europejskimi standardami instalacyjnymi.

Zastosowanie

Dzięki typowi A i parametrom 25 A / 300 mA wyłącznik sprawdza się w instalacjach, gdzie występują odbiorniki generujące prądy pulsujące stałe – np. sprzęt elektroniczny, komputery, zasilacze impulsowe. Znajduje zastosowanie w:

• Ochronie obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczeniu instalacji zasilających urządzenia z prostownikami i falownikami (np. pompy, klimatyzatory).
• Rozdzielnicach głównych i podrozdzielnicach w systemach trójfazowych 400 V.
• Integracji z innymi aparatami modułowymi serii DX3 w ramach systemu optymalnego rozdziału energii.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 25 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Jaki typ prądu różnicowego wykrywa ten wyłącznik? Wyłącznik typu A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, co czyni go odpowiednim do obwodów z urządzeniami elektronicznymi.
• Jaka jest szerokość modułowa wyłącznika? Szerokość wynosi 4 moduły, tj. 70 mm (4 × 17,5 mm), co ułatwia planowanie przestrzeni w rozdzielnicy.
• Czy można go zamontować na standardowej szynie DIN? Tak, montaż odbywa się na wsporniku TH35 (szyna DIN) – standardowym elemencie wyposażenia rozdzielnic modułowych.
