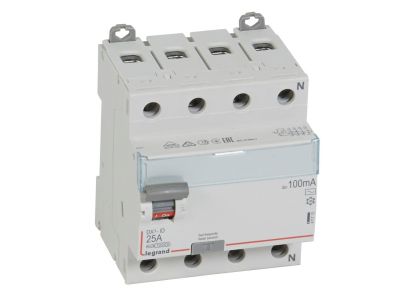

Wyłącznik różnicowo-prądowy P 304 4P 25A 100MA typ AC serii DX3 | 411712 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 serii DX3 (numer katalogowy 411712) to czterobiegunowe urządzenie o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 100 mA, przeznaczone do pracy w sieciach 400 V~. Dzięki szerokości 4 modułów (17,5 mm) optymalnie wykorzystuje przestrzeń w rozdzielnicy, a typ AC gwarantuje wykrywanie sinusoidalnych prądów różnicowych przemiennych – skuteczna ochrona przeciwporażeniowa w standardowych instalacjach.

• Prąd znamionowy 25 A: bezpieczna praca w obwodach o średnim obciążeniu, idealny do ochrony linii gniazd i oświetlenia.
• Znamionowy prąd różnicowy 100 mA: wysoki poziom selektywności i odporności na niepożądane wyłączenia w obwodach o podwyższonych prądach upływowych.
• Typ AC: wykrywa wyłącznie prądy różnicowe sinusoidalne przemienne – sprawdzone rozwiązanie do instalacji bez odbiorników impulsowych.
• 4 bieguny (4P): ochrona wszystkich przewodów fazowych oraz neutralnego w sieci TN-S.
• Kompatybilność z serią DX3: możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy elektryczne – elastyczne dopasowanie do wymagań automatyki.
• Montaż na szynie TH35: szybki i pewny montaż w rozdzielnicach modułowych, możliwość łączenia szynami grzebieniowymi lub sztyftowymi.

Zgodność z Normami

Wyłącznik P 304 jest zgodny z normą EN 61008-1, co potwierdza jego certyfikację CE. Spełnia wymagania stawiane aparaturze różnicowoprądowej stosowanej w obwodach prądu przemiennego.

Zastosowanie

Uniwersalny wyłącznik różnicowo-prądowy typ AC sprawdza się w instalacjach, w których nie występują odbiorniki generujące pulsujące prądy stałe. Zalecany do ochrony przeciwporażeniowej w obiektach mieszkaniowych, biurowych oraz lekkim przemyśle.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii zasilających odbiorniki jednofazowe (grzejniki, pompy, klimatyzatory) przed skutkami zwarć doziemnych.
• Jako człon selektywny w rozdzielnicach głównych, gdzie wymagany jest prąd różnicowy 100 mA.
• Współpraca z systemem optymalnego rozdziału energii HX3 (do 125 A) – uporządkowane prowadzenie przewodów i łatwa rozbudowa.

Wskazówki Montażowe

Montaż i demontaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Wyłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłączanie przewodów – za pomocą szyn grzebieniowych/sztyftowych lub bezpośrednio do zacisków – wykonaj zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 25 A oraz warunków środowiskowych. Po montażu sprawdź działanie przyciskiem testowym.

FAQ

• Czy wyłącznik posiada podświetlenie/LED? Nie, model P 304 nie jest wyposażony w podświetlenie. Dźwignia załączająca ma kolor szary – stan pracy identyfikuje się po jej położeniu.
• Jaki jest stopień ochrony tego wyłącznika? W danych producenta nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się ochroną IP20 – oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie przed wilgocią. Wymagana jest obudowa rozdzielnicy o odpowiednim IP.
• Czy ten wyłącznik reaguje na prądy stałe? Nie, typ AC wykrywa wyłącznie sinusoidalne prądy różnicowe przemienne. Nie zadziała przy prądach pulsujących stałych ani wyprostowanych – w takich przypadkach należy stosować typ A, Hpi lub B.
