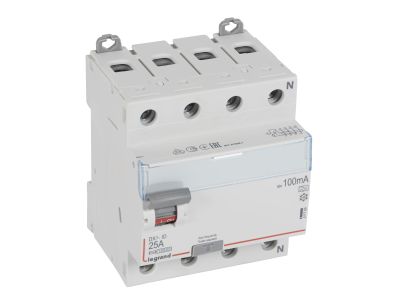

Wyłącznik różnicowo-prądowy P 304 4P 25A 100MA typ A serii DX3 | 411769 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 (symbol 411769) z serii DX3 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 25A i znamionowym prądzie różnicowym 100mA. Wykonanie w standardzie typ A zapewnia wykrywanie zarówno sinusoidalnych prądów przemiennych, jak i pulsujących prądów stałych, co podnosi bezpieczeństwo w obwodach zasilających nowoczesne urządzenia elektroniczne. Szerokość 4 modułów (70 mm) i montaż na szynie TH35 umożliwiają łatwą integrację z rozdzielnicą modułową.

• Prąd znamionowy 25 A: Odpowiedni do obwodów o średnim obciążeniu – instalacje mieszkaniowe, biurowe i lekkiego przemysłu bez ryzyka przeciążenia styków.
• Prąd różnicowy 100 mA (typ A): Chroni przed porażeniem prądem przemiennym i pulsującym stałym, rekomendowany dla obwodów z prostownikami, falownikami i zasilaczami impulsowymi.
• Budowa 4-biegunowa (4P): Odłącza wszystkie trzy fazy oraz przewód neutralny w sieci trójfazowej 400 V~, zapewniając kompletną ochronę przed skutkami prądu różnicowego.
• Szerokość 4 moduły (70 mm): Kompaktowa obudowa pozwala na oszczędność miejsca w rozdzielnicy; łatwy montaż na szynie TH35 bez użycia narzędzi.
• Możliwość rozbudowy: Współpracuje z szynami grzebieniowymi/sztyftowymi oraz akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami i napędami – co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik P304 spełnia wymagania normy EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przeciwporażeniowej. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Dzięki parametrom 25 A / 100 mA typ A oraz budowie 4P, wyłącznik znajduje zastosowanie w obwodach wymagających zwiększonej ochrony różnicowej. Sprawdza się zarówno w standardowych instalacjach mieszkaniowych, jak i w obiektach komercyjnych.

• Ochrona przed porażeniem prądem w trójfazowych obwodach gniazd wtyczkowych i odbiorników stacjonarnych (np. pompy, wentylatory, klimatyzatory).
• Zabezpieczenie obwodów zasilających urządzenia z układem prostowniczym – komputery, serwery, sprzęt medyczny, falowniki.
• Wydzielanie bezpiecznych obwodów w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Realizacja wymogów ochrony przeciwporażeniowej w instalacjach przemysłowych z odbiornikami generującymi pulsujące prądy stałe.

Wskazówki Montażowe

Montaż wyłącznika mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 25 A, a moment dokręcania zacisków – według dokumentacji producenta. Po zamontowaniu sprawdź poprawność działania przyciskiem testowym.

FAQ

• Jaka jest różnica między typem AC a typem A? Typ AC wykrywa wyłącznie sinusoidalne prądy przemienne, natomiast typ A dodatkowo wykrywa pulsujące prądy stałe (np. powstające w prostownikach). Dlatego typ A jest zalecany do obwodów z elektroniką.
• Czy wyłącznik można podłączyć za pomocą szyny grzebieniowej? Tak. Producent dopuszcza przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozprowadzenie zasilania w rozdzielnicy.
• Jaki jest maksymalny prąd zwarciowy dla tego wyłącznika? W dostarczonych danych nie podano wartości prądu zwarciowego. Należy sprawdzić dokumentację techniczną producenta lub skontaktować się z doradcą technicznym.
