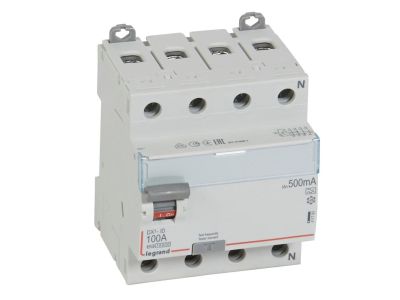

Wyłącznik różnicowo-prądowy P 304 4P 100A 500MA typ A serii DX3 | 411793 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 serii DX3 (symbol 411793) to czterobiegunowe urządzenie ochronne typu A o prądzie znamionowym 100 A i znamionowym prądzie różnicowym 500 mA, przeznaczone do pracy w sieciach 400 V~. Dzięki szerokości 4 modułów (17,5 mm) zajmuje optymalną ilość miejsca w rozdzielnicy, a kompatybilność z szynami grzebieniowymi i akcesoriami DX3 ułatwia rozbudowę instalacji.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach przemysłowych lub budynkach użyteczności publicznej.
• Znamionowy prąd różnicowy 500 mA (typ A): wykrywa zarówno prądy sinusoidalne, jak i pulsujące stałe, co zapewnia ochronę przed porażeniem przy urządzeniach z prostownikami (np. elektronika, napędy).
• Typ A: odporny na niepożądane wyłączenia w środowiskach z zakłóceniami (wersja Hpi dostępna oddzielnie), rekomendowany do nowoczesnych odbiorników.
• Konstrukcja 4-biegunowa (4P): chroni wszystkie przewody fazowe oraz neutralny w systemie TN-S.
• Montaż na szynie TH35 i kompatybilność z akcesoriami: umożliwia szybki montaż w rozdzielnicach modułowych oraz rozbudowę o styki pomocnicze, wyzwalacze lub napędy z serii DX3.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 spełnia wymagania normy EN 61008-1, co potwierdza jego skuteczność i bezpieczeństwo w ochronie przeciwporażeniowej. Urządzenie posiada oznaczenie CE.

Zastosowanie

Wyłącznik różnicowo-prądowy P 304 4P 100A 500mA typ A został zaprojektowany do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, szczególnie tam, gdzie występują odbiorniki generujące prądy pulsujące stałe.

• Ochrona przeciwporażeniowa w obwodach gniazd wtyczkowych i odbiorników stacjonarnych.
• Zabezpieczenie obwodów z urządzeniami elektronicznymi, takimi jak komputery, pralki, pompy ciepła czy ładowarki pojazdów elektrycznych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Element systemu optymalnego rozdziału energii HX3 do 125 A – współpraca z szynami grzebieniowymi i rozdzielnicami modułowymi.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P 304 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 100 A. Moment dokręcania zacisków oraz sposób przyłączania szyn grzebieniowych – zgodnie z dokumentacją producenta. Należy pamiętać o okresowym testowaniu działania wyłącznika różnicowo-prądowego przyciskiem testowym.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, wyłącznik różnicowo-prądowy P 304 nie ma wbudowanego podświetlenia. Stan załączenia sygnalizowany jest położeniem dźwigni w kolorze szarym.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP dla samego wyłącznika. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się ochronę IP20, jednak ostateczny stopień ochrony zależy od zastosowanej rozdzielnicy.
• Do jakich obwodów zalecany jest typ A o prądzie 500 mA? Typ A z prądem różnicowym 500 mA stosuje się w obwodach, gdzie występują odbiorniki generujące prądy pulsujące stałe (np. prostowniki), a jednocześnie wymagana jest wyższa selektywność lub mniejsza czułość na prądy upływu (np. w instalacjach z dużymi długościami kabli).
