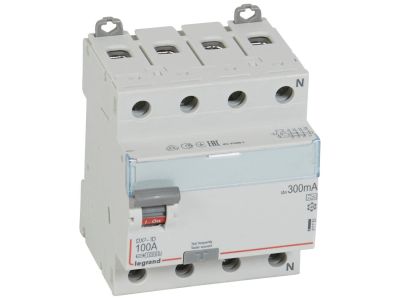

Wyłącznik różnicowo-prądowy P 304 4P 100A 300MA typ A serii DX3 | 411783 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 (numer katalogowy 411783) to czterobiegunowe urządzenie typu A o prądzie znamionowym 100 A i znamionowym prądzie różnicowym 300 mA, należące do serii DX3. Dzięki szerokości 4 modułów (17,5 mm każdy) zajmuje mało miejsca w rozdzielnicy, co ułatwia projektowanie kompaktowych instalacji. Przeznaczony do ochrony przeciwporażeniowej i przeciwpożarowej w obwodach trójfazowych z przewodem neutralnym.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Znamionowy prąd różnicowy 300 mA typ A: wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, zapewniając skuteczną ochronę przed porażeniem i pożarem w nowoczesnych instalacjach z odbiornikami elektronicznymi.
• Konstrukcja 4-biegunowa (4P): zabezpiecza wszystkie trzy fazy oraz przewód neutralny, niezbędna w układach trójfazowych z obciążeniem asymetrycznym.
• Szerokość 4 modułów (17,5 mm każdy): kompaktowy format oszczędza miejsce w rozdzielnicy, umożliwiając instalację większej liczby aparatów w tej samej przestrzeni.
• Montaż na szynie TH35 (DIN) i kompatybilność z systemem HX3: szybka instalacja oraz możliwość łączenia szynami grzebieniowymi lub sztyftowymi, a także wyposażenia w styki pomocnicze, wyzwalacze i napędy serii DX3.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 spełnia wymagania normy EN 61008-1, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa. Posiada certyfikat CE.

Zastosowanie

Urządzenie znajduje zastosowanie w instalacjach, gdzie wymagana jest ochrona przed porażeniem elektrycznym i skutkami prądów upływowych, szczególnie w obwodach zasilających odbiorniki generujące prądy pulsujące stałe.

• Zabezpieczenie obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Ochrona przed pożarem w instalacjach przemysłowych i handlowych z dużymi obciążeniami trójfazowymi.
• Główna ochrona przeciwporażeniowa w rozdzielnicach głównych i podrozdzielniach zasilających odbiorniki elektroniczne (np. UPS, falowniki).
• Stosowanie w systemach rozdziału energii HX3 do 125 A dla optymalnej wydajności i integracji.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 100 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed podłączeniem sprawdź poprawność oznaczeń biegunów oraz kierunku przepływu energii.

FAQ

• Czym różni się typ A od typu AC? Typ A – jak w modelu P 304 – wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, podczas gdy typ AC reaguje tylko na prądy sinusoidalne. Typ A jest zalecany w obwodach z elektroniką (np. komputery, urządzenia z prostownikami).
• Czy można podłączyć wyłącznik do szyny grzebieniowej? Tak, dane producenta dopuszczają przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia estetyczne i bezpieczne prowadzenie przewodów w rozdzielnicy.
• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, model P 304 umożliwia montaż akcesoriów z serii DX3 – styków pomocniczych, wyzwalaczy oraz napędów. Należy stosować oryginalne komponenty i przestrzegać zaleceń montażowych.
