Wyłącznik różnicowo-prądowy P 302 2P 80A 30MA typ AC serii DX3 | 411507 Legrand

Opis i Kluczowe Cechy

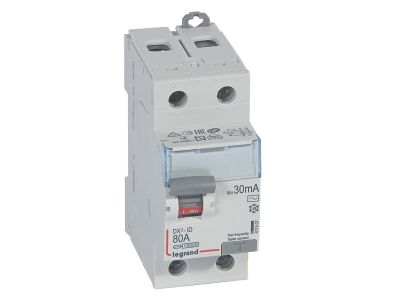

Wyłącznik różnicowo-prądowy P 302 z serii DX3 to dwubiegunowe urządzenie ochronne o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 30 mA typu AC. Przeznaczony do montażu w rozdzielnicach na szynie TH35, zajmuje 2 moduły (35 mm). Jego zadaniem jest wykrywanie sinusoidalnych prądów różnicowych i szybkie odłączenie zasilania, co minimalizuje ryzyko porażenia elektrycznego.

• Prąd znamionowy 80 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach mieszkaniowych i lekkiego przemysłu.
• Znamionowy prąd różnicowy 30 mA (typ AC): zapewnia skuteczną ochronę przeciwporażeniową przy sinusoidalnych prądach różnicowych, zgodnie z wymaganiami dla standardowych obwodów gniazd wtyczkowych.
• Szerokość 2 moduły 17,5 mm: oszczędza miejsce w rozdzielnicy, ułatwiając zabudowę nawet w ciasnych szafkach.
• Kompatybilność z systemem HX3 oraz akcesoriami serii DX3: możliwość przyłączania szynami grzebieniowymi/sztyftowymi oraz rozbudowy o styki pomocnicze, wyzwalacze i napędy.
• Dźwignia załączająca w kolorze szarym: wyraźna, łatwa do identyfikacji wizualnej, ułatwia obsługę i serwis.

Zgodność z Normami

Wyłącznik P 302 spełnia wymagania normy EN 61008-1, co potwierdza jego zgodność z europejskimi standardami dotyczącymi wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada oznaczenie CE i jest dopuszczony do obrotu na terenie UE.

Zastosowanie

Urządzenie przeznaczone jest do ochrony przeciwporażeniowej w instalacjach niskiego napięcia 230 V AC. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie odbiorników o charakterze czysto rezystancyjnym (grzejniki, oświetlenie żarowe) oraz silników indukcyjnych bez przemienników częstotliwości.
• Jako element rozdziału energii w rozdzielnicach głównych i podrozdzielnicach, w połączeniu z wyłącznikami nadprądowymi serii DX3.
• W instalacjach tymczasowych (place budowy, imprezy) pod warunkiem stosowania odpowiedniej obudowy ochronnej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-prądowego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przewody należy przyłączać z zachowaniem odpowiedniego momentu dokręcania (zgodnego z dokumentacją producenta) oraz przekrojem dobranym do prądu 80 A. Dopuszcza się łączenie za pomocą szyn grzebieniowych lub sztyftowych. Nie wolno przekraczać wartości znamionowych.

FAQ

• Czy wyłącznik P 302 nadaje się do ochrony urządzeń z prostownikami (elektronika, zasilacze impulsowe)? Nie – typ AC wykrywa wyłącznie sinusoidalne prądy różnicowe. W obwodach z niesinusoidalnymi prądami różnicowymi (np. pulsującymi stałymi) zaleca się stosowanie wersji typu A.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W danych producenta nie podano stopnia IP. Standardowa aparatura modułowa montowana w rozdzielnicy ma zazwyczaj IP20. Dla pracy w warunkach zewnętrznych wymagana jest dodatkowa obudowa.
• Czy można podłączyć styki pomocnicze lub wyzwalacze? Tak, wyłącznik jest przystosowany do współpracy z akcesoriami serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe.
