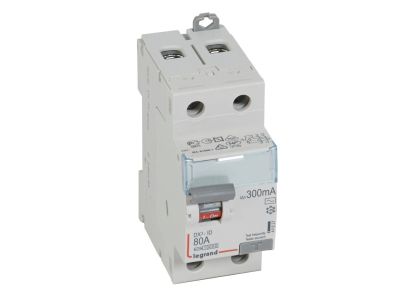

Wyłącznik różnicowo-prądowy P 302 2P 80A 300MA typ AC serii DX3 | 411527 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 302 serii DX3 to dwubiegunowe urządzenie ochronne przeznaczone do pracy w instalacjach 230 V~. Jego znamionowy prąd 80 A umożliwia zabezpieczenie obwodów o dużym obciążeniu, natomiast znamionowy prąd różnicowy 300 mA (typ AC) zapewnia wykrywanie prądów różnicowych sinusoidalnie przemiennych, podnosząc bezpieczeństwo przeciwporażeniowe. Urządzenie zajmuje 2 moduły szerokości (35 mm), co ułatwia zabudowę w rozdzielnicy.

• Znamionowy prąd różnicowy 300 mA (typ AC): wykrywa prądy upływowe o charakterze sinusoidalnym przemiennym, chroniąc przed porażeniem w typowych instalacjach prądu przemiennego.
• Znamionowy prąd 80 A: pozwala na stosowanie w obwodach o znacznym obciążeniu, np. w rozdzielnicach głównych lub podrozdzielnicach.
• Szerokość 2 moduły (35 mm): kompaktowa konstrukcja oszczędza miejsce w szafie rozdzielczej, ułatwiając projektowanie układów.
• Możliwość rozbudowy: można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa funkcjonalność sterowania i sygnalizacji.
• Przyłącze za pomocą szyn grzebieniowych lub sztyftowych: ułatwia szybki i estetyczny montaż w rozdzielnicy, redukując czas instalacji.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 302 spełnia wymagania normy EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach ochrony przeciwporażeniowej w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik różnicowo-prądowy P 302 typ AC znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed porażeniem prądem elektrycznym w obwodach prądu przemiennego. Idealnie sprawdza się w instalacjach domowych, biurowych i przemysłowych.

• Ochrona przeciwporażeniowa obwodów gniazd wtyczkowych, oświetlenia i urządzeń AGD zasilanych 230 V~.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielnicach o znacznym obciążeniu (do 80 A).
• Stosowanie jako element Systemu Optymalnego Rozdziału Energii HX3 do 125 A (kompatybilność z systemem szyn).
• Rozbudowa o styki pomocnicze i wyzwalacze w układach automatyki budynkowej oraz zdalnego monitorowania.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać zgodnie z prądem znamionowym 80 A. Sposób dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje stopnia ochrony IP – urządzenie przeznaczone jest do montażu w rozdzielnicy, gdzie typowo uzyskuje się IP20 z obudową.
• Czy wyłącznik różnicowo-prądowy P302 działa z oświetleniem LED? Wyłącznik typu AC wykrywa jedynie prądy różnicowe sinusoidalnie przemienne. W obwodach z odbiornikami nieliniowymi (np. LED z prostownikami, UPS) zaleca się stosowanie wyłączników typu A lub B – niniejszy model jest typem AC.
• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, dostępne są akcesoria z serii DX3 – styki pomocnicze, wyzwalacze i napędy, które umożliwiają zdalne monitorowanie stanu i sterowanie.
