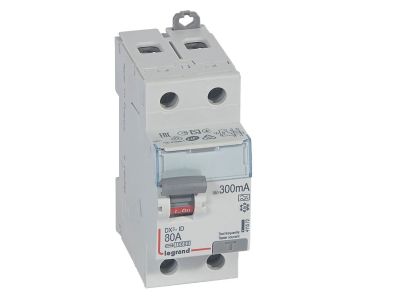

Wyłącznik różnicowo-prądowy P 302 2P 80A 300MA typ A serii DX3 | 411572 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 302 serii DX3 (indeks 411572) to dwubiegunowe urządzenie ochronne typu A o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 300 mA. Szerokość 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie rozdzielnicy, a kompatybilność z systemem szyn grzebieniowych i akcesoriami serii DX3 upraszcza rozbudowę instalacji.

• Prąd znamionowy 80 A: pozwala zabezpieczać obwody o dużym poborze mocy, np. w instalacjach przemysłowych lub głównych rozdzielnicach budynków.
• Typ A (300 mA): wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe – niezbędne w obwodach z elektroniką (falowniki, prostowniki, LED).
• Znamionowy prąd różnicowy 300 mA: stosowany głównie w ochronie przeciwpożarowej i układach selektywnych, zapewnia selektywność z wyłącznikami 30 mA.
• Szerokość 2 modułów (35 mm): kompaktowa budowa oszczędza miejsce w rozdzielnicy, ułatwia montaż w ciasnych szafkach.
• Montaż na wsporniku TH35 oraz możliwość przyłączania szynami grzebieniowymi: szybka i estetyczna instalacja, łatwa rozbudowa o wyłączniki nadprądowe.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: elastyczność w systemach automatyki i zdalnego sterowania.

Zgodność z Normami

Wyłącznik spełnia wymagania normy EN 61008-1 dotyczącej wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Urządzenie dedykowane do instalacji elektrycznych o napięciu 230 V AC, w których występują odbiorniki generujące prądy różnicowe o charakterze sinusoidalnym i pulsującym stałym. Typowe scenariusze zastosowania:

• Ochrona przeciwpożarowa obwodów odbiorczych (oświetlenie, gniazda wtyczkowe w budynkach użyteczności publicznej).
• Zabezpieczenie selektywne w rozdzielnicach głównych – współpraca z wyłącznikami różnicowoprądowymi 30 mA po stronie odbiorów.
• Obwody z urządzeniami elektronicznymi: falowniki, zasilacze impulsowe, ładowarki, sterowniki PLC.
• Instalacje oświetlenia LED oraz automatyka budynkowa, gdzie występują prądy pulsujące stałe.

Wskazówki Montażowe

Montaż i podłączenie musi być wykonane przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących norm i przepisów. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów doprowadzających należy dobrać do prądu znamionowego 80 A. Moment dokręcania zacisków oraz zalecany przekrój przewodów – zgodnie z dokumentacją producenta dołączoną do wyłącznika. Dopuszcza się podłączenie za pomocą szyn grzebieniowych (system Optymalnego Rozdziału Energii HX3). Rozbudowa o styki pomocnicze, wyzwalacze czy napędy serii DX3 wymaga przestrzegania instrukcji montażu poszczególnych akcesoriów.

FAQ

• Czy wyłącznik P302 300 mA nadaje się do ochrony przeciwporażeniowej? Znamionowy prąd różnicowy 300 mA nie zapewnia ochrony przy bezpośrednim dotyku (wymagane 30 mA). Stosowany jest przede wszystkim w ochronie przeciwpożarowej oraz w układach selektywnych, gdzie 300 mA pełni rolę zabezpieczenia przed zwarciem doziemnym i pożarem.
• Jaki stopień ochrony IP ma to urządzenie? Standardowo aparatura modułowa montowana w rozdzielnicach posiada stopień ochrony IP20. W danych producenta nie podano innego – przyjmuje się IP20 jako typowy dla tego rodzaju sprzętu.
• Czy można podłączyć wyłącznik za pomocą szyny grzebieniowej? Tak, producent dopuszcza przyłączanie zarówno szynami grzebieniowymi, jak i sztyftowymi. Ułatwia to szybkie łączenie z wyłącznikami nadprądowymi w systemie HX3.
