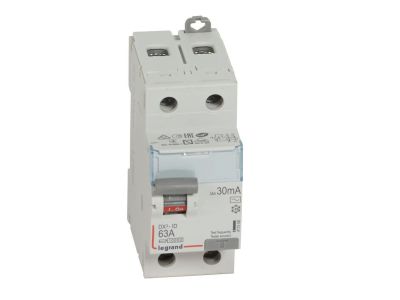

Wyłącznik różnicowo-prądowy P 302 2P 63A 30MA typ AC serii DX3 | 411506 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy P 302 serii DX3 (indeks 411506) to dwubiegunowe urządzenie ochronne typu AC o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 30 mA, przeznaczone do montażu w rozdzielnicach na szynie TH35. Dzięki szerokości 2 modułów (35 mm) pozwala na oszczędne wykorzystanie miejsca w szafie elektrycznej, a jego konstrukcja umożliwia łatwą rozbudowę o akcesoria z serii DX3.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. liniach zasilających odbiorniki o znacznym poborze mocy, bez ryzyka przeciążenia styku.
• Znamionowy prąd różnicowy 30 mA: zapewnia skuteczną ochronę przeciwporażeniową w typowych instalacjach niskiego napięcia, zgodnie z wymaganiami norm dla obwodów odbiorczych.
• Typ AC: wykrywa prądy różnicowe sinusoidalne przemienne – odpowiedni do obwodów z odbiornikami liniowymi (grzejniki, oświetlenie klasyczne, silniki indukcyjne).
• Szerokość 2 moduły (35 mm): kompaktowa obudowa oszczędza miejsce w rozdzielnicy, ułatwiając instalację w ciasnych rozdzielnicach modułowych.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa elastyczność konfiguracji systemu.

Zgodność z Normami

Wyłącznik różnicowoprądowy P 302 spełnia wymagania normy EN 61008-1. Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony przeciwporażeniowej w instalacjach jednofazowych 230 V AC, gdzie spodziewane są wyłącznie prądy różnicowe o charakterze sinusoidalnym. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów oświetlenia (bez układów regulacji fazowej) oraz ogrzewania elektrycznego.
• Ochrona linii zasilających odbiorniki silnikowe i grzejne w obiektach przemysłowych o niskim poziomie zakłóceń.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element ochrony różnicowoprądowej w systemie Optymalnego Rozdziału Energii HX3 (do 125 A).

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego P 302 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem aktualnych przepisów branżowych. Urządzenie instaluje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 63 A (zalecany przekrój 10–16 mm² w zależności od długości i sposobu ułożenia). Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie przewodów za pomocą szyn grzebieniowych lub sztyftowych – stosować wyłącznie akcesoria dedykowane serii DX3.

FAQ

• Czy wyłącznik P 302 może być stosowany w obwodach z odbiornikami elektronicznymi (np. komputery, zasilacze impulsowe)? Nie, typ AC wykrywa tylko prądy różnicowe sinusoidalne. Urządzenia elektroniczne często generują prądy pulsujące stałe, które nie są rozpoznawane przez ten wyłącznik. W takich przypadkach należy zastosować typ A lub Hpi.
• Jaka jest szerokość modułu wyłącznika? Wyłącznik zajmuje 2 moduły (17,5 mm każdy), co daje łącznie 35 mm szerokości na szynie TH35.
• Czy można do niego podłączyć dodatkowe akcesoria? Tak, wyłącznik umożliwia wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3, co pozwala na zdalną sygnalizację stanu lub automatyczne odłączenie. Montaż akcesoriów należy wykonać zgodnie z instrukcją producenta.
