Wyłącznik różnicowo-prądowy P 302 2P 63A 300MA typ AC serii DX3 | 411526 Legrand

Opis i Kluczowe Cechy

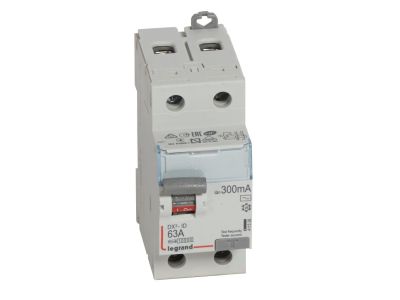

Wyłącznik różnicowo-prądowy P302 (nr katalogowy 411526) serii DX3 to dwubiegunowe urządzenie ochronne typu AC o znamionowym prądzie różnicowym 300 mA i prądzie znamionowym 63 A, przystosowane do pracy w sieci 230 V~. Kompaktowa obudowa o szerokości 2 modułów (35 mm) pozwala zaoszczędzić miejsce w rozdzielnicy, a możliwość rozbudowy o akcesoria z serii DX3 zwiększa elastyczność instalacji.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przeciążenia styków.
• Prąd różnicowy 300 mA typ AC: wykrywa wyłącznie sinusoidalne prądy przemienne, zapewniając skuteczną ochronę przeciwporażeniową w standardowych instalacjach.
• Szerokość 2 modułów (35 mm): oszczędza miejsce na szynie TH35, ułatwiając projektowanie rozdzielnic.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: upraszcza integrację z rozdzielnicami i szynami grzebieniowymi.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: pozwala na zdalne sterowanie i sygnalizację stanu.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P302 spełnia wymagania normy EN 61008-1 (IEC/EN 61008-1), co potwierdza jego bezpieczeństwo i zgodność z europejskimi standardami dla wyłączników różnicowoprądowych bez zabezpieczenia nadprądowego. Posiada oznaczenie CE.

Zastosowanie

Urządzenie przeznaczone jest do ochrony przeciwporażeniowej w instalacjach elektrycznych prądu przemiennego, szczególnie w obwodach, w których występują odbiorniki liniowe (bez elementów elektronicznych). Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych i przedłużaczy w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii oświetleniowych oraz obwodów grzewczych (grzejniki konwekcyjne, bojlery).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik różnicowoprądowy do 63 A.
• Integracja z systemem HX3 do budowy rozdzielnic modułowych o wysokiej funkcjonalności.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-prądowego P302 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz schemat podłączenia znajdują się w dokumentacji producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla poprawy estetyki i niezawodności połączeń.

FAQ

• Jakie prądy różnicowe wykrywa typ AC? Wyłącznik typu AC reaguje wyłącznie na sinusoidalne prądy przemienne. Nie wykrywa prądów pulsujących stałych ani wyprostowanych – dlatego nie należy go stosować w obwodach z odbiornikami elektronicznymi (np. ładowarki, falowniki).
• Czy mogę podłączyć przewody o przekroju 16 mm²? Producent nie podaje maksymalnego przekroju w danych, ale dla prądu 63 A standardowo stosuje się przewody 10–16 mm². Przed montażem należy sprawdzić dokumentację, aby upewnić się, że zaciski są przystosowane do danego przekroju.
• Jaka jest szerokość modułu wyłącznika? Urządzenie zajmuje 2 moduły o łącznej szerokości 35 mm (17,5 mm na moduł), co odpowiada standardowemu wymiarowi dla aparatury modułowej.
