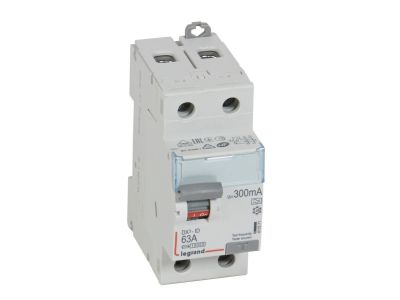

Wyłącznik różnicowo-prądowy P 302 2P 63A 300MA typ A serii DX3 | 411571 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P302 serii DX3 (numer katalogowy 411571) to dwubiegunowe urządzenie ochronne typu A o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 300 mA. Dzięki szerokości 2 modułów (35 mm) zapewnia oszczędność miejsca w rozdzielnicy, a konstrukcja zgodna z normą EN 61008-1 gwarantuje niezawodność i bezpieczeństwo instalacji.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 300 mA: Skutecznie wykrywa upływy prądu, chroniąc użytkowników przed porażeniem elektrycznym.
• Typ A – wykrywanie prądów sinusoidalnych i pulsujących stałych: Odpowiedni do obwodów z urządzeniami generującymi przebiegi nie sinusoidalne (np. prostowniki, falowniki).
• Szerokość 2 moduły (35 mm): Kompaktowa budowa pozwala zaoszczędzić miejsce na szynie DIN w rozdzielnicy.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy umożliwiają rozbudowę funkcjonalności wyłącznika.

Zgodność z Normami

Wyłącznik jest zgodny z normą EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przeciwporażeniowej. Posiada certyfikat CE.

Zastosowanie

Wyłącznik różnicowo-prądowy P302 typ A znajduje zastosowanie w obwodach wymagających ochrony przed prądami różnicowymi, szczególnie w obecności urządzeń elektronicznych generujących pulsujące składowe stałe.

• Ochrona przeciwporażeniowa w instalacjach domowych i biurowych.
• Zabezpieczenie obwodów zasilających urządzenia z prostownikami, falownikami czy zasilaczami impulsowymi.
• Stosowanie w rozdzielnicach głównych i podrzędnych, gdzie wymagana jest detekcja prądów różnicowych typu A.
• Kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A – idealny do nowoczesnych instalacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego 63 A, a moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Pamiętaj o zachowaniu wymaganych odstępów izolacyjnych.

FAQ

• Jaka jest różnica między typem A a AC wyłącznika różnicowo-prądowego? Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, podczas gdy typ AC wykrywa tylko prądy sinusoidalne. Typ A jest zalecany do obwodów z urządzeniami elektronicznymi (np. pralki, lodówki, zasilacze).
• Czy wyłącznik posiada podświetlenie? Nie, wyłącznik nie ma podświetlenia. Stan załączenia (ON/OFF) sygnalizuje szara dźwignia – w pozycji górnej jest załączony.
• Czy można go wyposażyć w styki pomocnicze lub wyzwalacze? Tak, istnieje możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych oraz napędów z serii DX3, co pozwala na zdalne sterowanie i sygnalizację.
