Wyłącznik różnicowo-prądowy P 302 2P 63A 100MA typ AC serii TX3 | 411521 Legrand

Opis i Kluczowe Cechy

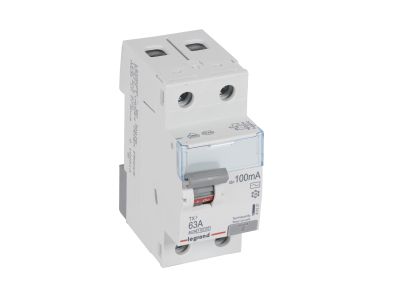

Wyłącznik różnicowo-prądowy P 302 serii TX3 (symbol 411521) to dwubiegunowe urządzenie ochronne typu AC o znamionowym prądzie różnicowym 100 mA i prądzie znamionowym 63 A. Przeznaczony do pracy w sieci 230 V~, zaprojektowany do wykrywania prądów różnicowych sinusoidalnie przemiennych – co zapewnia skuteczną ochronę przed porażeniem w standardowych obwodach elektrycznych. Szerokość 2 modułów (17,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Prąd znamionowy 63 A: pozwala na bezpieczne obciążenie obwodów o znacznym poborze mocy, minimalizując ryzyko przegrzania aparatu.
• Znamionowy prąd różnicowy 100 mA – typ AC: wykrywa prądy różnicowe sinusoidalnie przemienne, zapewniając ochronę przeciwporażeniową w instalacjach z odbiornikami liniowymi (np. grzejniki, oświetlenie).
• Szerokość 2 modułów (17,5 mm): oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę aparatury modułowej.
• Montaż na wsporniku TH35: szybki i pewny montaż w standardowych rozdzielnicach modułowych bez użycia narzędzi.
• Możliwość rozbudowy: kompatybilność ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3 – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik P 302 2P 63A 100mA typ AC serii TX3 jest zgodny z normą EN 61008-1. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie dedykowane do ochrony obwodów w instalacjach przemysłowych i bytowych, gdzie wymagana jest wysoka niezawodność selektywnej ochrony różnicowoprądowej.

• Ochrona przeciwporażeniowa w obwodach oświetlenia, gniazd wtyczkowych i urządzeń gospodarstwa domowego (np. pralki, czajniki).
• Zabezpieczenie obwodów sterowania w szafach rozdzielczych – jako element układów sygnalizacji lub automatyki.
• Separacja obwodów w instalacjach tymczasowych na budowach (zgodnie z wymogami norm).
• Rozdzielnice mieszkań, biur i małych obiektów użyteczności publicznej – wszędzie tam, gdzie wymagany jest prąd różnicowy 100 mA przy prądzie 63 A.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosować do wartości podanych w dokumentacji producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla uporządkowania rozprowadzenia przewodów.

FAQ

• Czy wyłącznik P 302 ma podświetlenie dźwigni? Nie, dźwignia załączająca jest w kolorze szarym, bez elementu świecącego. Tryb pracy sygnalizuje położenie dźwigni i mechanizm różnicowoprądowy (wyzwolenie przez przycisk test).
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP – standardowo dla aparatury modułowej przeznaczonej do zabudowy w rozdzielnicach przyjmuje się IP20 (ochrona przed dotknięciem palcem). W środowiskach wilgotnych lub zapylonych wymagana jest dodatkowa obudowa rozdzielnicy.
• Do jakich obwodów można użyć wyłącznika typu AC (100 mA)? Typ AC wykrywa tylko prądy różnicowe o przebiegu sinusoidalnym – stosuje się go w obwodach z odbiornikami liniowymi (bez elektroniki impulsowej). Nie jest zalecany do obwodów z falownikami, UPS-ami czy ściemniaczami, gdzie występują prądy pulsujące stałe – w takich przypadkach wymagany jest typ A.
