Wyłącznik różnicowo-prądowy P 302 2P 40A 300MA typ AC serii DX3 | 411525 Legrand

Opis i Kluczowe Cechy

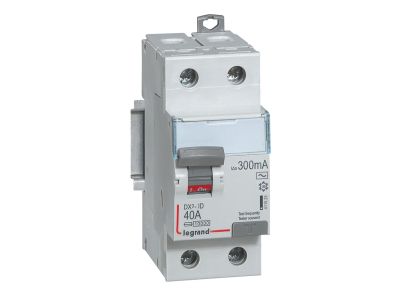

Wyłącznik różnicowo-prądowy P 302 serii DX3 (symbol 411525) to dwubiegunowe urządzenie ochronne typu AC, zaprojektowane do wykrywania prądów różnicowych sinusoidalnych przemiennych. Dzięki prądowi znamionowemu 40 A oraz prądowi różnicowemu 300 mA zapewnia skuteczną ochronę przeciwporażeniową w obwodach o znacznym obciążeniu, minimalizując ryzyko porażenia i uszkodzenia instalacji. Szerokość 2 modułów (17,5 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 40 A: Umożliwia bezpieczną pracę w instalacjach o dużym zapotrzebowaniu prądowym, np. obwody gniazd wtyczkowych czy odbiorniki przemysłowe.
• Prąd różnicowy 300 mA – typ AC: Wykrywa prądy różnicowe sinusoidalne przemienne, zapewniając ochronę w standardowych instalacjach bez odkształceń harmonicznych.
• Szerokość 2 modułów: Kompaktowa obudowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.
• Możliwość rozbudowy o akcesoria serii DX3: Kompatybilność ze stykami pomocniczymi, wyzwalaczami i napędami zwiększa funkcjonalność układu.
• Dźwignia załączająca w kolorze szarym: Wyraźne oznaczenie stanu załączenia ułatwia identyfikację w rozdzielnicy.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z normą EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przeciwporażeniowej. Urządzenie posiada certyfikat CE.

Zastosowanie

Wyłącznik różnicowo-prądowy P 302 znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przed porażeniem prądem przemiennym. Sprawdzi się zarówno w obiektach mieszkalnych, jak i komercyjnych lub przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i odbiorników o sinusoidalnym prądzie różnicowym.
• Zabezpieczenie obwodów oświetleniowych i grzewczych w instalacjach bez przekształtników energoelektronicznych.
• Element rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej.
• Integracja z systemami automatyki budynkowej jako podstawowe zabezpieczenie różnicowoprądowe.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Wyłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączanych do zacisków należy dobrać do prądu znamionowego 40 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – według dokumentacji producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do połączeń wielobiegunowych.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, model P 302 nie jest wyposażony w podświetlenie. Stan załączenia sygnalizuje położenie dźwigni (szarej).
• Jaki stopień ochrony IP ma to urządzenie? W danych produktu nie podano stopnia IP. Standardowo aparatura modułowa do rozdzielnic charakteryzuje się IP20, o ile nie wskazano inaczej.
• Jaki typ prądu różnicowego wykrywa wyłącznik? Typ AC – wykrywa jedynie prądy różnicowe sinusoidalne przemienne. Nie nadaje się do ochrony obwodów z przekształtnikami, które generują pulsujące prądy stałe (w takich przypadkach zaleca się typ A).
