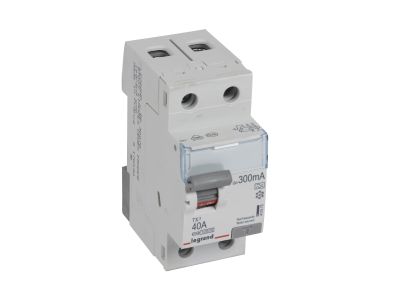

Wyłącznik różnicowo-prądowy P 302 2P 40A 300MA typ A serii TX3 | 411575 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 302 serii TX3 (symbol 411575) to dwubiegunowe urządzenie ochronne o znamionowym prądzie 40 A i prądzie różnicowym 300 mA typu A. Dzięki szerokości 2 modułów (35 mm) idealnie sprawdza się w rozdzielnicach o ograniczonej przestrzeni, a wykonanie w standardzie montażu na szynie TH35 zapewnia szybką instalację.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia.
• Prąd różnicowy 300 mA typ A: wykrywa zarówno sinusoidalne prądy różnicowe, jak i pulsujące prądy stałe – skutecznie chroni w instalacjach z urządzeniami elektronicznymi.
• Możliwość przyłączania szynami grzebieniowymi lub sztyftowymi: ułatwia rozprowadzenie przewodów i przyspiesza montaż w rozdzielnicy.
• Kompatybilność z akcesoriami serii DX3: umożliwia rozbudowę o styki pomocnicze, wyzwalacze i napędy, co zwiększa funkcjonalność instalacji.
• Dźwignia załączająca w kolorze szarym: wyraźnie oznacza położenie łącznika, ułatwiając obsługę i diagnostykę.

Zgodność z Normami

Wyłącznik zaprojektowano zgodnie z normą EN 61008-1, co gwarantuje spełnienie europejskich wymogów bezpieczeństwa i jakości dla wyłączników różnicowoprądowych. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik różnicowo-prądowy P 302 typ A 300 mA znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa przy jednoczesnej odporności na wyzwalanie prądami pulsującymi. Rekomendowany do:

• Ochrony obwodów gniazd w budynkach mieszkalnych i biurowych, szczególnie tam gdzie używane są urządzenia elektroniczne (komputery, falowniki, oświetlenie LED).
• Zabezpieczenia linii zasilających pompy, klimatyzatory i inne urządzenia z prostownikami.
• Stosowania w instalacjach przemysłowych o podwyższonych wymaganiach selektywności – prąd 300 mA minimalizuje ryzyko niepotrzebnych wyłączeń.
• Automatyki budynkowej, w połączeniu ze stycznikami i przekaźnikami, jako element ochrony różnicowoprądowej sterowanej mikroprocesorowo.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Zaciski przyłączeniowe dokręcać momentem zgodnym z dokumentacją producenta (zalecany zakres 1,5–2,0 Nm). Przekrój przewodów dobrać do prądu 40 A (min. 6 mm² Cu). Należy pamiętać o prawidłowym oznaczeniu biegunów L i N – wyłącznik jest dwubiegunowy (2P), dlatego oba przewody fazowe (L) oraz neutralny (N) muszą być podłączone zgodnie ze schematem.

FAQ

• Czym różni się typ A od typu AC? Typ A wykrywa nie tylko sinusoidalne prądy różnicowe, ale również pulsujące prądy stałe – jest niezbędny w obwodach z urządzeniami elektronicznymi (np. prostownikami, falownikami, zasilaczami impulsowymi), które w normalnym stanie generują prądy różnicowe o charakterze pulsującym.
• Gwiazdka a prąd różnicowy 300 mA – gdzie go stosować? Wyłączniki o prądzie 300 mA są przeznaczone do ochrony przeciwpożarowej oraz jako opóźnione (selektywne) w instalacjach, gdzie dopuszcza się wyższą wartość prądu różnicowego. Nie stanowią ochrony przeciwporażeniowej dla osób – do tego celu wymagane są wyłączniki o prądzie 30 mA.
• Czy można podłączyć ten wyłącznik za pomocą szyny grzebieniowej? Tak, konstrukcja zacisków umożliwia przyłączanie zarówno szyn grzebieniowych, jak i szyn sztyftowych. Należy jednak upewnić się, że grzebień jest przystosowany do prądu 40 A i odległość między stykami odpowiada szerokości 2 modułów (17,5 mm na biegun).
