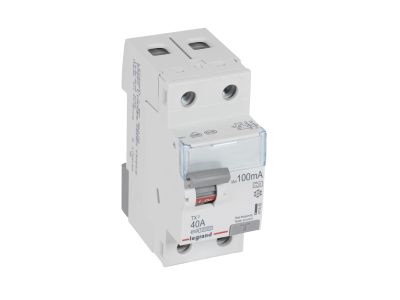

Wyłącznik różnicowo-prądowy P 302 2P 40A 100MA typ A serii TX3 | 411565 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 302 z serii TX3 (symbol 411565) to dwubiegunowe urządzenie ochronne o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 100 mA, typu A. Szerokość 2 modułów (35 mm na szynie TH35) pozwala na oszczędne zagospodarowanie rozdzielnicy. Dzięki detekcji prądów sinusoidalnych oraz pulsujących stałych zapewnia skuteczną ochronę w nowoczesnych instalacjach z odbiornikami elektronicznymi.

• Prąd znamionowy 40 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Prąd różnicowy 100 mA – typ A: Wykrywa prądy sinusoidalne przemienne oraz pulsujące stałe, chroniąc przed porażeniem i pożarem w instalacjach z zasilaczami impulsowymi, ładowarkami czy falownikami.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach, zgodny z wymaganiami branżowymi.
• Możliwość przyłączania szynami grzebieniowymi i sztyftowymi: Ułatwia okablowanie i redukuje liczbę połączeń w rozdzielnicy.
• Kompatybilność z akcesoriami serii DX3: Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy – elastyczna rozbudowa systemu.

Zgodność z Normami

Wyłącznik P 302 serii TX3 jest zgodny z normą EN 61008-1 (wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego). Posiada oznaczenie CE i spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik różnicowo-prądowy P 302 typu A (100 mA) dedykowany jest do instalacji wymagających ochrony przed porażeniem oraz pożarem w obwodach, gdzie mogą występować prądy różnicowe o charakterze pulsującym stałym. Sprawdza się w układach zasilających odbiorniki elektroniczne i energoelektroniczne.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych z dużą liczbą urządzeń impulsowych (komputery, monitory, zasilacze).
• Zabezpieczenie linii zasilających sprzęt AGD z przekształtnikami energoelektronicznymi (pompy ciepła, pralki z inwerterem).
• Stosowanie w instalacjach przemysłowych i handlowych, gdzie wymagana jest detekcja prądów pulsujących stałych (np. oświetlenie LED z modułami ściemniającymi).
• Rozbudowa istniejących rozdzielnic o dodatkowy stopień ochrony różnicowoprądowej w obwodach zasilających urządzenia sterowane przez PLC lub automatyka budynkowa.

Wskazówki Montażowe

Montaż wyłącznika P 302 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN). Przyłączanie przewodów i szyn grzebieniowych należy wykonać zgodnie z dokumentacją producenta, zwracając uwagę na moment dokręcania zacisków i przekrój przewodów dobrany do prądu obciążenia. Nie używać wyłącznika w instalacjach bez trwałego uziemienia.

FAQ

• Czy wyłącznik P 302 można wyposażyć w styki pomocnicze? Tak, urządzenie umożliwia montaż styków pomocniczych, wyzwalaczy i napędów z serii DX3, co pozwala na zdalną sygnalizację i rozbudowę układu.
• Jaka jest różnica między typem A a typem AC? Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (np. po wyprostowaniu jednopołówkowym). Typ AC wykrywa tylko prądy sinusoidalne. Typ A jest zalecany w obwodach z odbiornikami elektronicznymi.
• Czy można podłączyć go za pomocą szyny grzebieniowej? Tak, wyłącznik został przystosowany do przyłączania zarówno szynami grzebieniowymi, jak i sztyftowymi, co ułatwia rozprowadzenie fazy w rozdzielnicy.
