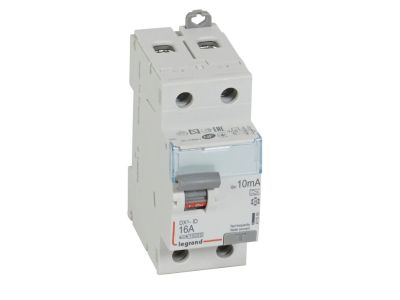

Wyłącznik różnicowo-prądowy P 302 2P 16A 10MA typ A serii DX3 | 411550 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 302 serii DX3 w wykonaniu dwubiegunowym (2P) o prądzie znamionowym 16 A i znamionowym prądzie różnicowym 10 mA typu A. Przeznaczony do pracy w sieci 230 V~, szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy. Wysoka czułość 10 mA gwarantuje skuteczną ochronę przed porażeniem nawet przy niskich prądach upływu, szczególnie w obwodach z odbiornikami generującymi prądy pulsujące stałe.

• Prąd znamionowy 16 A / prąd różnicowy 10 mA: Bezpieczna praca w obwodach o obciążeniu do 16 A przy jednoczesnym wykrywaniu minimalnych upływów – ochrona osób i mienia.
• Typ A: Wykrywa zarówno prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe – niezbędny w instalacjach zasilających urządzenia z prostownikami (komputery, pralki, ładowarki).
• Szerokość 2 moduły (35 mm): Kompaktowa budowa pozwala na montaż w standardowych rozdzielnicach modułowych bez zajmowania zbędnej przestrzeni.
• Możliwość rozbudowy: Kompatybilność ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3 – łatwa integracja z systemami automatyki i zdalnego sterowania.
• Montaż na szynie TH35 i przyłączanie szynami grzebieniowymi: Szybki i ergonomiczny montaż w rozdzielnicy, uproszczone łączenie wielu obwodów.

Zgodność z Normami

Wyłącznik spełnia wymagania normy EN 61008-1 oraz posiada oznaczenie CE, co potwierdza zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Typ A z prądem różnicowym 10 mA znajduje zastosowanie w miejscach wymagających szczególnie czułej ochrony przeciwporażeniowej, zwłaszcza w obwodach zawierających odbiorniki z elektroniką i prostownikami.

• Ochrona w instalacjach domowych – obwody gniazd wtyczkowych w łazienkach, kuchniach, pralniach.
• Zabezpieczenie przed porażeniem w obiektach biurowych i użyteczności publicznej z dużą ilością sprzętu IT.
• Ochrona obwodów zasilających pompy, centrale wentylacyjne, piece indukcyjne – wszędzie tam, gdzie występują prądy pulsujące stałe.
• Jako główne zabezpieczenie różnicowe w rozdzielnicach mieszkaniowych i przemysłowych przy obciążeniach do 16 A.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Wyłącznik przeznaczony jest do montażu na szynie TH35 w rozdzielnicy modułowej. Momenty dokręcania zacisków oraz przekrój przyłączanych przewodów (zalecany dobór do prądu 16 A) należy stosować zgodnie z dokumentacją techniczną producenta. Dopuszcza się łączenie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik posiada podświetlenie? Wyłącznik nie jest wyposażony w podświetlenie LED. Stan zadziałania sygnalizowany jest położeniem dźwigni załączającej.
• Jaki jest stopień ochrony? Stopień ochrony obudowy wynosi IP20 (ochrona przed dostępem do części niebezpiecznych oraz przed ciałami stałymi o średnicy powyżej 12 mm). Urządzenie przeznaczone jest do montażu w rozdzielnicy o wyższym stopniu IP.
• Czy wyłącznik nadaje się do ochrony przed prądami pulsującymi stałymi? Tak, typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz prądy pulsujące stałe, co czyni go odpowiednim do obwodów z urządzeniami wyposażonymi w prostowniki (np. komputery, ładowarki akumulatorów).
