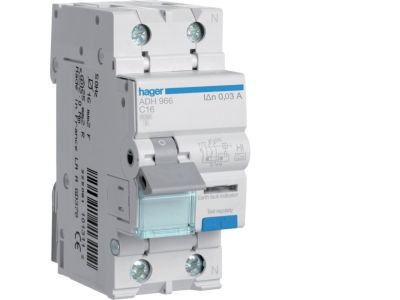

Wyłącznik różnicowo-prądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA C 16A/30mA Typ A-HI, RCBO | ADH966 Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy krótkozwłoczny z członem nadprądowym ADH966 (RCBO) łączy w jednym module ochronę przeciwporażeniową i zabezpieczenie nadprądowe. Przeznaczony do obwodów 1P+N o prądzie znamionowym 16 A i czułości różnicowej 30 mA, typ A-HI. Dzięki zdolności zwarciowej 6 kA oraz charakterystyce C zapewnia bezpieczną pracę instalacji w warunkach obciążeń silnikowych i udarowych. Krótkozwłoczna zwłoka czasowa (opóźnienie) minimalizuje ryzyko zbędnych wyłączeń przy chwilowych prądach różnicowych.

• 16 A prąd znamionowy, charakterystyka C: zapewnia selektywne wyłączanie w obwodach o podwyższonych prądach rozruchowych (np. pompy, wentylatory) bez przegrzewania styków.
• 30 mA prąd różnicowy, typ A-HI: wykrywa prądy tętniące (stałoprądowe tętniące) generowane przez falowniki, zasilacze impulsowe czy oświetlenie LED, co zwiększa ochronę przeciwporażeniową w nowoczesnych instalacjach.
• 6 kA zdolność zwarciowa: gwarantuje bezpieczne wyłączenie w przypadku zwarcia w sieci o prądzie zwarciowym do 6 kA, chroniąc przewody i odbiorniki.
• Krótkozwłoczność (opóźnienie wyzwalania różnicowego): zapobiega niepotrzebnym wyłączeniom przy udarach prądowych (np. załączanie kondensatorów, przełączanie odbiorników) – idealne do obwodów z zakłóceniami.
• 1P+N – jeden biegun zabezpieczany plus neutralny: oszczędne rozwiązanie do jednofazowych rozdzielnic, zapewniające odcięcie fazy i przewodu neutralnego w przypadku uszkodzenia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących łączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym. Posiada certyfikat CE potwierdzający zgodność z zasadniczymi wymaganiami dyrektyw UE. Montaż i eksploatacja zgodnie z obowiązującymi przepisami i wytycznymi producenta.

Zastosowanie

RCBO ADH966 sprawdza się wszędzie tam, gdzie wymagane jest kompaktowe zabezpieczenie przeciwporażeniowe i nadprądowe w jednym urządzeniu. Stosowany w rozdzielnicach mieszkaniowych, biurowych i lekkim przemyśle.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie odbiorników generujących prądy tętniące, takich jak zasilacze impulsowe, sterowniki LED, pompy obiegowe z falownikami.
• Instalacje wymagające odporności na chwilowe udary prądowe, np. w obwodach z przekaźnikami, stycznikami lub rozruchem silników.
• Rozdzielnice w obiektach o podwyższonych wymaganiach selektywności – zwłoka czasowa pozwala uniknąć wyłączeń przy zakłóceniach przejściowych.

Wskazówki Montażowe

Montaż wyłącznika ADH966 może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Prace należy przeprowadzać przy bezwzględnie odłączonym napięciu. Przekrój przyłączanych przewodów dobrać zgodnie z obciążalnością prądową dla prądu 16 A. Moment dokręcania zacisków stosować według dokumentacji technicznej dołączonej do produktu. Po zamontowaniu sprawdzić poprawność działania poprzez naciśnięcie przycisku testowego.

FAQ

• Czym różni się typ A-HI od standardowego typu A? Typ A-HI (High Immunity) charakteryzuje się podwyższoną odpornością na wyzwolenia spowodowane prądami różnicowymi o wysokiej częstotliwości i stanami przejściowymi. Jest zalecany do obwodów, w których występują zasilacze impulsowe, ściemniacze LED oraz falowniki.
• Co oznacza „krótkozwłoczność” w tym wyłączniku? Krótkozwłoczność to celowe, niewielkie opóźnienie zadziałania wyzwalacza różnicowego (rzędu kilku milisekund). Zapobiega ono zbędnym wyłączeniom przy chwilowych, nieszkodliwych prądach upływowych, np. podczas załączania odbiorników pojemnościowych.
• Jaki stopień ochrony ma ten wyłącznik? Standardowa aparatura modułowa do montażu w rozdzielnicy (obudowie) charakteryzuje się stopniem ochrony IP20 dla części obudowy i wyższą ochroną po zabudowie. Produkt nie został oznaczony innym stopniem IP – należy go montować w rozdzielnicy o odpowiedniej szczelności.
