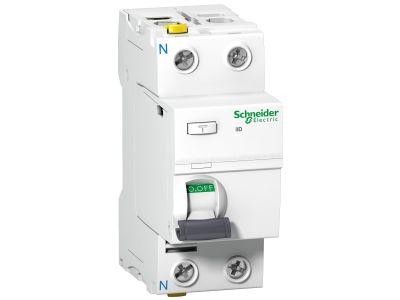

Wyłącznik różnicowo-prądowy IID 40A 300MA A 2P, Acti 9 | A9Z24240 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy iID z gamy Acti 9 (symbol A9Z24240) to 2-biegunowe urządzenie o prądzie znamionowym 40 A i czułości 300 mA typu A, przeznaczone do sieci prądu przemiennego. Dzięki parametrom zapewnia skuteczną ochronę przeciwporażeniową w obwodach o podwyższonym obciążeniu, jednocześnie zwiększając selektywność instalacji.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania aparatu.
• Czułość różnicowa 300 mA: zapewnia ochronę przeciwporażeniową w instalacjach, gdzie wymagany jest wyższy prąd różnicowy, np. przy długich trasach kablowych.
• Typ A: wykrywa prądy różnicowe sinusoidalne i pulsujące stałe, co jest kluczowe przy urządzeniach elektronicznych (prostowniki, falowniki).
• Konstrukcja 2-biegunowa: dedykowana do sieci jednofazowej prądu przemiennego, ułatwia montaż w standardowych rozdzielnicach.
• Położenie neutralne LEFT: przewód neutralny podłączany z lewej strony urządzenia – ułatwia zachowanie spójnego układu w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi gwarantuje bezpieczeństwo użytkowania w instalacjach budynkowych i przemysłowych.

Zastosowanie

Wyłącznik iID 40A 300 mA typ A znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwpożarowa przy podwyższonym poziomie prądów różnicowych.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie urządzeń elektronicznych (np. komputery, falowniki, ładowarki) przed skutkami prądów różnicowych pulsujących.
• Instalacje z długimi trasami kablowymi, gdzie naturalne upływy mogą przekraczać 30 mA.
• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych i użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 40 A, a moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Przed załączeniem napięcia sprawdzić poprawność połączeń i działanie wyłącznika testem.

FAQ

• Czy wyłącznik iID wymaga podłączenia przewodu neutralnego? Tak, wersja 2-biegunowa wymaga podłączenia zarówno przewodu fazowego, jak i neutralnego dla prawidłowego działania zabezpieczenia różnicowoprądowego.
• Jaki jest stopień ochrony IP tego wyłącznika? W danych technicznych nie podano konkretnego IP; standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20.
• Czym różni się typ A od typu AC? Typ A wykrywa dodatkowo prądy różnicowe pulsujące stałe (np. z prostowników), a nie tylko sinusoidalne. Dzięki temu zapewnia ochronę w obwodach z urządzeniami elektronicznymi.
