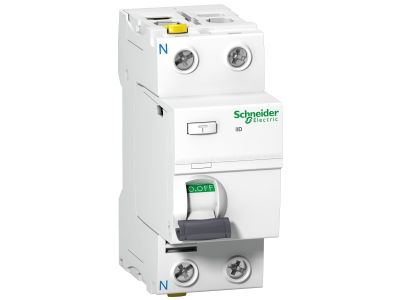

Wyłącznik różnicowo-prądowy IID 25A 300MA A 2P, Acti 9 | A9Z24225 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy iID o numerze katalogowym A9Z24225 to zaawansowany komponent z renomowanej serii Acti 9 od Schneider Electric. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz czułością różnicową na poziomie 300 mA. Jako wyłącznik typu A, jest on przystosowany do wykrywania nie tylko sinusoidalnych prądów upływu, ale również prądów wyprostowanych pulsacyjnych, co czyni go niezbędnym elementem w nowoczesnych instalacjach zasilających urządzenia energoelektroniczne. Dwubiegunowa konstrukcja z torem neutralnym umieszczonym po lewej stronie (LEFT) zapewnia przejrzystość montażu w rozdzielnicach modułowych. Wyłącznik iID stanowi fundament bezpieczeństwa, chroniąc mienie przed skutkami prądów upływu mogących prowadzić do pożaru.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi oraz europejskimi, co gwarantuje jego niezawodność w profesjonalnych aplikacjach elektrotechnicznych. Spełnia on wymagania normy IEC/EN 61008-1, która definiuje parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki przynależności do ekosystemu Acti 9, urządzenie cechuje się wysoką wytrzymałością elektryczną i mechaniczną, co potwierdzają liczne certyfikaty jednostek badawczych, zapewniając pełne bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik różnicowoprądowy o czułości 300 mA jest dedykowany przede wszystkim do ochrony przeciwpożarowej w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Ze względu na wyższy próg zadziałania niż standardowe 30 mA, nie jest on przeznaczony do ochrony uzupełniającej przed dotykiem bezpośrednim, lecz do monitorowania izolacji i zapobiegania skutkom cieplnym upływu prądu. Idealnie sprawdza się w obwodach zasilających maszyny, systemy HVAC czy rozdzielnice główne, gdzie naturalne prądy upływu mogłyby powodować niepożądane wyzwalanie czulszych aparatów. Typ A pozwala na bezpieczne stosowanie w obwodach z zasilaczami impulsowymi, prostownikami czy oświetleniem LED.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35) wewnątrz rozdzielnicy o odpowiednim stopniu ochrony IP. Należy zwrócić szczególną uwagę na położenie zacisku neutralnego, który w tym modelu znajduje się po lewej stronie (oznaczenie LEFT). Przewody o odpowiednim przekroju znamionowym powinny zostać wprowadzone do zacisków tulejkowych i dokręcone z momentem zalecanym przez producenta, co zapobiega przegrzewaniu się styków. Przed oddaniem instalacji do eksploatacji konieczne jest sprawdzenie poprawności działania mechanizmu poprzez naciśnięcie przycisku kontrolnego TEST. Zaleca się regularne testowanie urządzenia zgodnie z harmonogramem przeglądów instalacji elektrycznej.

FAQ

• Czy ten wyłącznik chroni przed porażeniem przy dotyku bezpośrednim? Nie, czułość 300 mA jest przeznaczona głównie do ochrony przeciwpożarowej. Do ochrony ludzi przed porażeniem należy stosować wyłączniki o czułości 30 mA.
• Co oznacza typ A w tym urządzeniu? Typ A oznacza, że wyłącznik reaguje na prądy różnicowe sinusoidalne oraz prądy pulsujące stałe, które mogą generować np. nowoczesne zasilacze komputerowe czy falowniki.
• Gdzie znajduje się zacisk neutralny? W modelu A9Z24225 zacisk dla przewodu neutralnego znajduje się po lewej stronie urządzenia.
• Czy wyłącznik iID można łączyć z akcesoriami Acti 9? Tak, urządzenie jest w pełni kompatybilne z systemem akcesoriów Schneider Electric, takich jak styki pomocnicze, wyzwalacze czy napędy zdalne.
