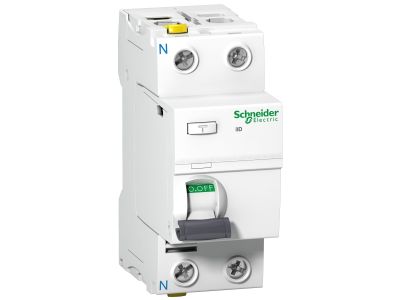

Wyłącznik różnicowo-prądowy IID 16A 10mA A 2P, Acti 9 | A9Z20216 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy (RCCB) IID o prądzie znamionowym 16 A i prądzie różnicowym 10 mA, typ A, dwubiegunowy (2P), z serii Acti 9 (symbol A9Z20216). Przeznaczony do sieci prądu przemiennego (AC) zapewnia ochronę przeciwporażeniową w obwodach o znacznym obciążeniu, łącząc wysoką czułość z niezawodnością eksploatacyjną.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o średnim obciążeniu, np. gniazd wtyczkowych czy oświetlenia, bez ryzyka przegrzania elementów wewnętrznych.
• Prąd różnicowy 10 mA: Wysoka czułość wykrywania upływów prądu – kluczowa w miejscach wymagających wzmożonej ochrony porażeniowej, takich jak łazienki czy pomieszczenia wilgotne.
• Typ A: Reaguje zarówno na prądy upływowe sinusoidalne, jak i pulsujące (generowane przez urządzenia z elektroniką – komputery, ładowarki, płyty indukcyjne).
• 2 bieguny (2P): Rozłącza przewód fazowy i neutralny, zapewniając kompletną izolację obwodu i bezpieczne warunki pracy przy odłączonym napięciu.
• Przeznaczenie do sieci AC: Dostosowany do standardowych instalacji jednofazowych prądu przemiennego.

Zgodność z Normami

Wyłącznik IID serii Acti 9 został zaprojektowany zgodnie z obowiązującymi dyrektywami niskonapięciowymi (LVD) oraz kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE i spełnia wymagania odpowiednich norm europejskich dla wyłączników różnicowoprądowych. Montaż i eksploatacja zgodna z instrukcją producenta zapewniają bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik różnicowo-prądowy IID 16A/10mA typ A znajduje zastosowanie w instalacjach wymagających ochrony życia ludzkiego przed porażeniem prądem, szczególnie w obwodach zasilających odbiorniki generujące prądy pulsujące lub w miejscach o podwyższonej wilgotności.

• Ochrona przeciwporażeniowa w obwodach gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów oświetleniowych oraz urządzeń elektronicznych (komputery, sprzęt RTV/AGD).
• Stosowany w pomieszczeniach wilgotnych (łazienki, kuchnie, pralnie) – dzięki prądowi różnicowemu 10 mA zapewnia najwyższy poziom ochrony.
• Instalacje tymczasowe (budowy, eventy), gdzie szybkie wyłączenie w przypadku upływu prądu jest kluczowe dla bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego IID może być wykonany wyłącznie przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dopasuj do prądu znamionowego 16 A (zalecany min. 1,5 mm² w standardowej instalacji). Pamiętaj o zachowaniu polaryzacji – oznaczone położenie neutralne (LEFT) wymaga podłączenia przewodu neutralnego do lewego zacisku.

FAQ

• Jaki jest prąd znamionowy i prąd różnicowy tego wyłącznika? Prąd znamionowy wynosi 16 A, a prąd różnicowy (znamionowy prąd wyzwalający) to 10 mA. Oznacza to, że urządzenie wyłączy obwód przy upływie prądu powyżej 10 mA – zapewniając ochronę przed porażeniem w bardzo szerokim zakresie zastosowań.
• Co oznacza oznaczenie „typ A” w kontekście wyłącznika różnicowoprądowego? Typ A wykrywa nie tylko sinusoidalne prądy upływowe (jak typ AC), ale również pulsujące prądy stałe – typowe dla urządzeń zasilanych przez prostowniki lub układy impulsowe. Dzięki temu nadaje się do ochrony obwodów z nowoczesną elektroniką.
• Czy wyłącznik można zamontować na standardowej szynie DIN? Tak, urządzenie jest przystosowane do montażu na szynie TH35 (35 mm) w rozdzielnicach modułowych. Montaż musi być wykonany przez uprawnionego elektryka z zachowaniem zasad bezpieczeństwa.
