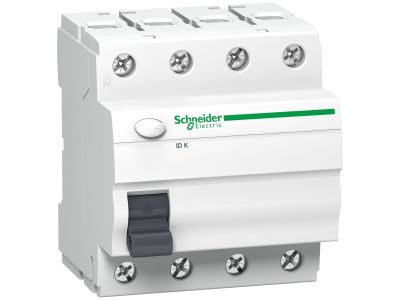

Wyłącznik różnicowo-prądowy ID K 63A 300mA A 4P, Acti 9 | A9Z04463 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy ID K 63A 300mA typ A 4P (symbol A9Z04463) z gamy Acti 9 to niezawodne zabezpieczenie instalacji elektrycznych przed skutkami prądów upływu. Prąd znamionowy 63 A pozwala na stosowanie w obwodach o znacznym obciążeniu, a prąd różnicowy 300 ms zapewnia ochronę przeciwporażeniową i pożarową w sieciach prądu przemiennego. Czterobiegunowa konstrukcja (4P) z lewostronnym wyprowadzeniem neutralnym ułatwia podłączenie w rozdzielnicach trójfazowych. Typ A wykrywa zarówno prądy sinusoidalne, jak i tętnicze, co czyni go odpowiednim do nowoczesnych odbiorników z elektroniką.

• Prąd znamionowy 63 A: Bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przeciążenia wyłącznika – idealny do instalacji domowych, biurowych i lekkiego przemysłu.
• Prąd różnicowy 300 mA: Skuteczna ochrona przed porażeniem elektrycznym oraz pożarem wywołanym upływem prądu – wymagana dla obwodów odbiorczych o niższym ryzyku bezpośredniego dotyku.
• Typ A: Wykrywa prądy różnicowe stałe i tętnicze (np. z falowników, zasilaczy impulsowych) – gwarantuje zgodność z obecnymi standardami ochrony w budynkach z nowoczesnymi urządzeniami.
• 4 bieguny (4P): Zabezpiecza trzy fazy i przewód neutralny jednocześnie – przystosowany do instalacji trójfazowych (np. silniki, piece, pompy) z oddzielnym przewodem PEN.
• Położenie neutralne LEFT: Ujednolicony sposób podłączenia zacisku neutralnego po lewej stronie urządzenia – ułatwia montaż i upraszcza prowadzenie przewodów w rozdzielnicy.

Zgodność z Normami

Urządzenie posiada znak jakości VDE, potwierdzający zgodność z wymaganiami międzynarodowych i europejskich norm dotyczących wyłączników różnicowoprądowych. Posiada oznakowanie CE i jest przeznaczone do stosowania w sieciach prądu przemiennego (AC).

Zastosowanie

Wyłącznik różnicowo-prądowy ID K 63A 300mA typ A 4P znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz przemysłowych. Jego parametry pozwalają na niezawodną ochronę w obwodach o różnej charakterystyce obciążenia.

• Ochrona przeciwporażeniowa i pożarowa w instalacjach trójfazowych (np. obwody gniazd w warsztatach, kuchnie przemysłowe).
• Zabezpieczenie obwodów z odbiornikami generującymi prądy tętnicze – ładowarki samochodów elektrycznych, pompy ciepła, falowniki PV.
• Stosowanie w rozdzielnicach głównych budynków jako wyłącznik główny (RCCB) dla całej instalacji.
• Współpraca z innymi aparatami modułowymi Acti 9 w ramach rozbudowanych systemów automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest bezpieczny. Dobierz przekrój przewodów odpowiedni do prądu znamionowego 63 A (zalecany min. 16 mm² Cu). Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność podłączenia przewodu neutralnego do zacisku oznaczonego po lewej stronie (LEFT).

FAQ

• Czy wyłącznik nadaje się do ochrony przed pożarem? Tak, prąd różnicowy 300 ms jest standardowo stosowany do zabezpieczenia przeciwpożarowego w instalacjach, gdyż wykrywa upływy mogące spowodować zwęglenie izolacji i pożar.
• Jakie jest położenie zacisku neutralnego? Zgodnie z danymi technicznymi, położenie neutralne znajduje się po lewej stronie urządzenia (LEFT). Ułatwia to zachowanie spójnego układu przewodów w rozdzielnicy.
• Jaki jest typ wykrywanego prądu różnicowego? Wyłącznik jest typu A – wykrywa prądy różnicowe sinusoidalne oraz tętnicze (prądy stałe z tętnieniami). Jest odpowiedni do obwodów z odbiornikami zawierającymi prostowniki lub zasilacze impulsowe.
