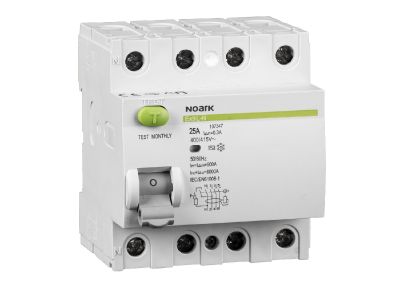

Wyłącznik różnicowo-prądowy, Icn=6kA, 4-bieg., In=25A, I?n=100mA, typ A | 108365 Noark

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy marki NOARK o numerze katalogowym 108365 to zaawansowany komponent aparatury modułowej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25A oraz znamionowym prądem różnicowym o wartości 100mA. Jako wyłącznik 4-biegunowy, jest on dedykowany do pracy w układach trójfazowych, gdzie skutecznie monitoruje sumę prądów w przewodach fazowych i przewodzie neutralnym.

• Typ wyzwalania A: Urządzenie reaguje nie tylko na sinusoidalne prądy przemienne, ale również na pulsujące prądy stałe, co jest kluczowe w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, falowniki czy prostowniki.
• Zdolność zwarciowa Icn=6kA: Wytrzymałość na prądy zwarciowe na poziomie 6000A gwarantuje stabilną pracę i ochronę aparatu nawet w przypadku wystąpienia gwałtownych przeciążeń w sieci.
• Szerokość modułowa: Standardowa konstrukcja pozwala na łatwą integrację w rozdzielnicach bez konieczności modyfikacji szyn montażowych.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna pozwala na szybką diagnostykę stanu pracy urządzenia (załączony/wyłączony).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, która definiuje standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent spełnia wszystkie dyrektywy bezpieczeństwa obowiązujące na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik różnicowoprądowy NOARK o czułości 100mA znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Ze względu na wyższy próg zadziałania niż standardowe 30mA, model ten jest idealny jako zabezpieczenie przeciwpożarowe oraz ochrona przed skutkami upływu prądu w obwodach o wyższym naturalnym prądzie upływu. Jest powszechnie stosowany w rozdzielnicach głównych i podrozdzielnicach w budynkach biurowych, warsztatach oraz halach produkcyjnych, gdzie chroni mienie przed skutkami uszkodzenia izolacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TS-35). Aby zapewnić długowieczność i poprawność działania, należy przestrzegać następujących wytycznych:

• Moment dokręcania: Zaciski windowe należy dokręcać z odpowiednią siłą (zgodnie z dokumentacją techniczną producenta), aby uniknąć przegrzewania się styków przy prądzie znamionowym 25A.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia 25A, co zapewnia minimalizację spadków napięcia i stabilność połączenia.
• Testowanie: Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z harmonogramem przeglądów), należy naciskać przycisk „T” (Test) w celu weryfikacji sprawności mechanizmu wyzwalającego.
• Pozycja montażu: Urządzenie może być montowane w dowolnej pozycji pionowej lub poziomej, co ułatwia aranżację okablowania wewnątrz rozdzielnicy.

FAQ

• Czy ten wyłącznik chroni przed porażeniem bezpośrednim? Wyłącznik o prądzie różnicowym 100mA służy głównie jako ochrona przeciwpożarowa i uzupełniająca. Do ochrony przed dotykiem bezpośrednim w obwodach gniazd wtykowych zaleca się stosowanie wyłączników 30mA.
• Co oznacza typ A? Typ A oznacza, że wyłącznik jest czuły na prądy różnicowe sinusoidalne oraz pulsujące prądy stałe. Jest to standard wymagany w instalacjach z dużą ilością elektroniki.
• Czy można go stosować w sieciach jednofazowych? Jest to model 4-biegunowy przeznaczony do sieci trójfazowych (3P+N), jednak technicznie możliwe jest podłączenie go w układzie jednofazowym przy zachowaniu odpowiedniego schematu podłączenia toru testowego.
