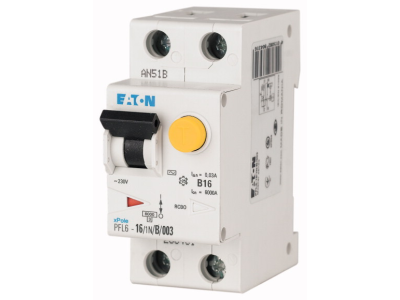

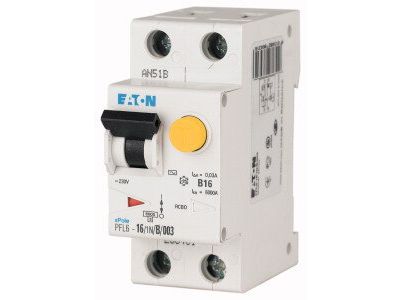

Wyłącznik różnicowo-prądowy FI/LS, 10A, 30 mA, krzywa charakterystyki LS: B, 1b+N, FI-Char: A | 112873 Eaton

Alternatywny kod produktu: PFL6-10/1N/B/003-A

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy FI/LS (RCBO) o symbolu 112873 to kompaktowe urządzenie łączące funkcję wyłącznika różnicowoprądowego i nadprądowego w jednym module. Zaprojektowany do ochrony obwodów jednofazowych (1P+N) z prądem znamionowym 10 A, czułością różnicową 30 mA (typ A) oraz charakterystyką wyzwalania B. Dzięki znamionowej zdolności wyłączania 6 kA zapewnia skuteczne przerywanie zwarć w instalacjach budynkowych. Szerokość modułu – 2 jednostki (36 mm) – umożliwia łatwy montaż w rozdzielnicach.

• Prąd znamionowy 10 A i charakterystyka B: Bezpieczne zasilanie obwodów odbiorczych o umiarkowanym obciążeniu (np. gniazda, oświetlenie) z szybkim wyzwalaniem przy przeciążeniach i zwarciu.
• Prąd różnicowy 30 mA typ A: Ochrona przeciwporażeniowa w obwodach z odbiornikami generującymi składową stałą – idealna do urządzeń elektronicznych, komputerów czy sprzętu AGD.
• Znamionowa zdolność wyłączania 6 kA: Pewne przerywanie zwarć przy prądzie do 6 kA bez uszkodzenia aparatu, zwiększające niezawodność instalacji.
• Niezależny od napięcia sieci: Wyzwalanie różnicowoprądowe działa nawet przy zaniku napięcia – gwarantuje ochronę w każdej sytuacji.
• Wskaźnik położenia styków (czerwony – zielony): Wizualna kontrola stanu załączenia/wyłączenia ułatwia diagnostykę i obsługę bez konieczności dotykania styków.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dla łączonych urządzeń różnicowo‑prądowych i nadprądowych. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami niskonapięciowymi (LVD) i kompatybilności elektromagnetycznej (EMC). Montaż zgodny z wytycznymi producenta i aktualnymi przepisami prawa budowlanego.

Zastosowanie

Wyłącznik FI/LS 112873 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i lekkiego przemysłu, gdzie wymagana jest jednoczesna ochrona przed porażeniem oraz przetężeniami. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach ogólnych (salony, sypialnie, korytarze).
• Zasilanie odbiorników elektronicznych (komputery, monitory, routery) wymagających różnicówki typu A.
• Obwody oświetleniowe z oprawami LED lub świetlówkami – zabezpieczenie przed zwarciem i przeciążeniem.
• Instalacje w budynkach z panelami fotowoltaicznymi lub pompami ciepła – ochrona przed prądami upływowymi stałymi.

Wskazówki Montażowe

Montaż może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód nie jest pod napięciem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przekrój przewodów należy dobrać do prądu znamionowego 10 A oraz spodziewanego obciążenia. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta (zalecany 1,2 Nm). Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia przez pomiar rezystancji izolacji i test różnicówki.

FAQ

• Czy wyłącznik posiada wskaźnik stanu? Tak, wyposażony jest we wskaźnik mechaniczny czerwono-zielony, który pokazuje rzeczywiste położenie styków (załączony/wyłączony), niezależnie od obecności napięcia.
• Jaki stopień ochrony ma ten model? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy – typowo zapewnia stopień ochrony IP20, odpowiedni dla aparatury modułowej umieszczonej w obudowie zamykanej.
• Jaka jest charakterystyka wyzwalania nadprądowego? Charakterystyka B – wyzwalanie następuje przy prądzie 3–5 razy większym od prądu znamionowego (ok. 30–50 A), co zapewnia szybką reakcję na zwarcia w obwodach bez dużych prądów rozruchowych.
