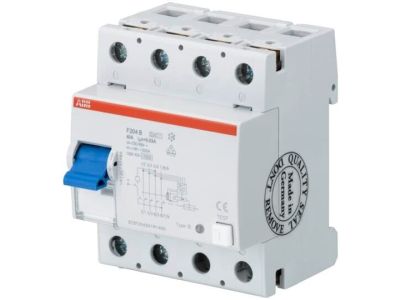

Wyłącznik różnicowo-prądowy F204B-80/0,03 STANDARD 4P 80A 30mA B, pro M compact, | 2CSF204501R1800 ABB

Alternatywny kod produktu: 2CSF204501R1800

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy F204B-80/0,03 STANDARD 4P (symbol 2CSF204501R1800) z serii pro M compact to kluczowy element zabezpieczający instalacje elektryczne przed zwarciami doziemnymi. Przeznaczony do współpracy z układami 4-biegunowymi, charakteryzuje się bezzwłocznym działaniem (typ AC) oraz wysoką czułością 30 mA, gwarantując skuteczną ochronę przeciwporażeniową.

• 4-biegunowa konstrukcja: Zapewnia pełną ochronę w układzie trójfazowym z neutralnym, idealny do zasilania obwodów oświetleniowych, gniazd wtykowych i odbiorników 400V.
• Prąd znamionowy 80A: Obsługuje instalacje o średnim i dużym obciążeniu, dostosowany do zasilania domów jednorodzinnych, mieszkań oraz niewielkich obiektów użytkowych.
• Czułość 30mA, typ AC: Szybkie (200ms) wyłączenie przy zwarciu doziemnym minimalizuje ryzyko porażenia prądem – spełnia wymagania norm ochrony przeciwporażeniowej.
• Seria pro M compact: Zwarta budowa ułatwia montaż w rozdzielnicach modułowych, oszczędza miejsce i upraszcza okablowanie.
• Zgodność z normami AC: Zaprojektowany do ochrony przed prądami zwarciowymi AC – standardowe rozwiązanie w instalacjach domowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznaczenie CE i jest zgodny z europejską normą ochrony przeciwporażeniowej.

Zastosowanie

F204B-80/0,03 STANDARD 4P znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przeciwporażeniowa i zwarciowa w obwodach trójfazowych.

• Instalacje domowe: ochrona gniazd wtykowych, obwodów oświetleniowych i urządzeń RTV.
• Małe obiekty użytkowe: biura, sklepy, warsztaty zasilane napięciem 400V.
• Ochrona przeciwporażeniowa w układach zasilania pomp, wentylatorów i innych odbiorników trójfazowych.
• Szafy rozdzielcze: montaż w modułowych rozdzielnicach zasilających obwody krytyczne.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Wyłącznik należy zainstalować w pozycji pionowej, w rozdzielnicy modułowej, zgodnie z oznaczeniami L1/L2/L3/N na korpusie. Zaciski należy dokręcać z zalecanym momentem (sprawdzić w dokumentacji producenta). Po montażu przeprowadzić badania skuteczności ochrony przeciwporażeniowej – pomiar rezystancji izolacji i test wyzwalania.

FAQ

• Jaki jest typ wyzwalania wyłącznika? Typ AC – reaguje na sinusoidalne prądy zwarciowe doziemne, standardowe rozwiązanie dla instalacji domowych.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Tak – 4-biegunowa konstrukcja umożliwia zasilanie obwodów 3-fazowych z neutralnym (400V) oraz ochronę każdej fazy osobno.
• Jakie jest maksymalne obciążenie ciągłe? Prąd znamionowy 80A – odpowiedni dla instalacji o łącznym obciążeniu do 80A w warunkach ciągłych.
