Wyłącznik różnicowo-prądowy F204 AC-100/0,03 STANDARD, 4P 100A 30mA AC, pro M compact | 2CSF204001R1900 ABB

Alternatywny kod produktu: 2CSF204001R1900

Opis i Kluczowe Cechy

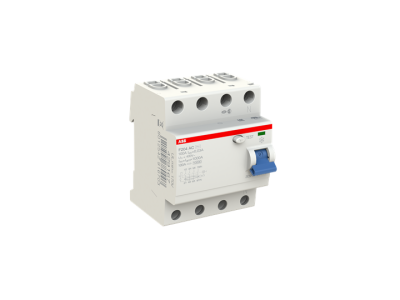

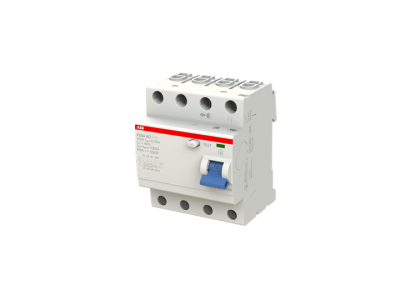

Wyłącznik różnicowo-prądowy ABB F204 AC-100/0,03 STANDARD (symbol 2CSF204001R1900) to 4-biegunowe urządzenie ochronne o prądzie znamionowym 100 A i czułości różnicowej 30 mA typu AC. Przeznaczony do montażu w rozdzielnicach, zapewnia bezpieczeństwo przed porażeniem prądem elektrycznym w instalacjach niskiego napięcia.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przeciążeń i przegrzania.
• Czułość różnicowa 30 mA: zapewnia skuteczną ochronę ludzi przed niebezpiecznym prądem upływowym, zgodnie z wymaganiami ochrony przeciwporażeniowej.
• Typ AC: wykrywa prądy różnicowe o charakterze sinusoidalnym – odpowiedni dla standardowych odbiorników domowych i biurowych.
• Konstrukcja 4-biegunowa (4P): chroni przewody fazowe oraz neutralny w układach trójfazowych, co upraszcza instalację i zwiększa bezpieczeństwo.
• Kompaktowa budowa pro M compact: oszczędza miejsce w szafie rozdzielczej, umożliwiając gęstsze upakowanie aparatury modułowej.

Zgodność z Normami

Wyłączniki serii F200 są produkowane zgodnie z europejskimi normami dotyczącymi wyłączników różnicowoprądowych oraz posiadają certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo w standardowych instalacjach elektrycznych.

Zastosowanie

Wyłącznik różnicowo-prądowy ABB F204 AC-100/0,03 przeznaczony jest do ochrony przed porażeniem w instalacjach jedno- i trójfazowych. Sprawdza się w obiektach wymagających niezawodnego zabezpieczenia przed prądem upływowym.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii oświetleniowych oraz zasilania urządzeń AGD i RTV.
• Instalacje w małych obiektach komercyjnych, takich jak sklepy, warsztaty czy pomieszczenia gospodarcze.
• Modernizacja istniejących rozdzielnic w celu podniesienia poziomu bezpieczeństwa przeciwporażeniowego.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony IP20 (typowe warunki). Należy dobrać przewody o przekroju odpowiednim dla prądu 100 A oraz docisnąć zaciski zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przed włączeniem zasilania zaleca się sprawdzenie poprawności połączeń i wykonanie testu przyciskiem TEST.

FAQ

• Czy wyłącznik typu AC nadaje się do ochrony przed prądem stałym? Nie. Typ AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów różnicowych w sieciach prądu przemiennego. Do zastosowań z prądem stałym lub przebiegami pulsacyjnymi należy stosować typ A lub B.
• Jak często należy przeprowadzać test wyłącznika? Zaleca się naciskanie przycisku TEST co najmniej raz w miesiącu w celu sprawdzenia sprawności mechanizmu wyzwalania różnicowego. Jeśli wyłącznik nie zadziała w czasie testu, należy natychmiast wezwać elektryka.
• Czy wyłącznik montuje się na standardowej szynie DIN? Tak, urządzenie jest przystosowane do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Szerokość modułu odpowiada standardowym wymiarom aparatury modułowej.
