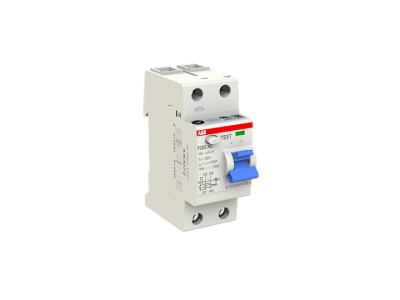

Wyłącznik różnicowo-prądowy F202 AC-80/0,1 STANDARD, 2P 80A 100mA AC, pro M compact | 2CSF202001R2800 ABB

Alternatywny kod produktu: 2CSF202001R2800

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy F202 AC-80/0,1 STANDARD (indeks 2CSF202001R2800) z serii F200 to kluczowy element systemu ochrony przeciwporażeniowej w instalacjach elektrycznych. Zaprojektowany do montażu na szynie TH 35 mm, zapewnia szybkie i niezawodne odłączenie zasilania w przypadku wystąpienia prądu upływu doziemnego 100 mA. Typ AC reaguje na prądy różnicowe o przebiegu sinusoidalnym – standardowe rozwiązanie w instalacjach domowych i biurowych.

• Prąd znamionowy 80A: Zapewnia bezpieczne zasilanie obwodów o dużym obciążeniu, np. gniazd wtykowych, linii zasilających pomieszczeń.
• Prąd różnicowy 100mA: Wysoka czułość – skuteczna ochrona przed porażeniem prądem elektrycznym w klasycznych instalacjach niskiego napięcia.
• Typ AC (bezzwłoczny): Szybka reakcja na prądy upływu sinusoidalne, standardowo stosowany w budownictwie mieszkaniowym i komercyjnym.
• Dwa bieguny (2P): Umożliwia ochronę dwóch przewodów fazowych lub fazowego i neutralnego w obwodzie jednofazowym.
• Montaż na szynie TH 35 mm: Kompaktowa konstrukcja ułatwia instalację w rozdzielnicach, szafach sterowniczych i skrzynkach tablicowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 (wyłączniki różnicowoprądowe bezzwłoczne AC) oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego i ochrony przeciwporażeniowej.

Zastosowanie

Wyłącznik różnicowo-prądowy F202 AC-80/0,1 STANDARD przeznaczony jest do ochrony przeciwporażeniowej w instalacjach elektrycznych niskiego napięcia.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających pomieszczenia o podwyższonym ryzyku porażenia (np. łazienki, kuchnie, piwnice).
• Ochrona instalacji oświetleniowych w miejscach publicznych i komercyjnych.
• Stosowany w rozdzielnicach budynków mieszkalnych i obiektów usługowych jako element systemu ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż i podłączanie wyłącznika powinno być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik montować na szynie TH 35 mm w rozdzielnicy, zgodnie z oznaczeniami L1/L2 (faza) i N (neutralny). Po zamontowaniu należy przeprowadzić test przyciskiem „TEST” – wyłącznik powinien natychmiast zareagować. Regularna kontrola działania (co 6 miesięcy) oraz wymiana w przypadku uszkodzenia gwarantują skuteczną ochronę.

FAQ

• Jaki jest typ reakcji wyłącznika? Wyłącznik typu AC reaguje na prądy różnicowe o przebiegu sinusoidalnym – standardowe rozwiązanie do ochrony przed porażeniem w instalacjach domowych.
• Czy wyłącznik nadaje się do ochrony obwodów trójfazowych? Nie – wyłącznik 2-biegunowy (2P) przeznaczony jest wyłącznie do obwodów jednofazowych. Do ochrony obwodów trójfazowych należy zastosować wyłącznik 4-biegunowy.
• Jak często należy przeprowadzać test działania przyciskiem „TEST”? Zalecana jest regularna kontrola co 6 miesięcy oraz przed każdym uruchomieniem instalacji po dłuższej przerwie w użytkowaniu.
