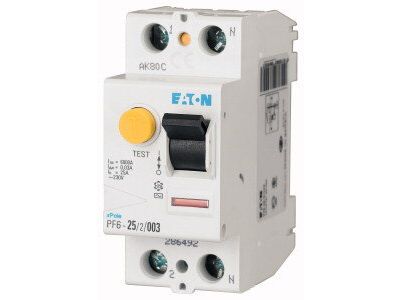

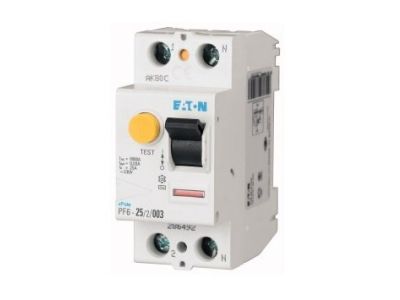

Wyłącznik różnicowo-prądowy 6kA PF6-25/2/03-A | 112923 Eaton

Alternatywny kod produktu: PF6-25/2/03-A

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy PF6-25/2/03-A (nr kat. 112923) to 2-biegunowe urządzenie ochronne o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 0,3 A (300 mA) typu A. Dzięki znamionowej wytrzymałości zwarciowej Icn = 6 kA zapewnia skuteczną ochronę w instalacjach mieszkaniowych i komercyjnych, minimalizując ryzyko uszkodzeń przy zwarciu. Wbudowana czułość na prąd impulsowy oraz częściowa odporność na przepięcia do 250 A gwarantują niezawodność w trudnych warunkach sieci.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. zasilających gniazda wtykowe czy oświetlenie, bez ryzyka przegrzania.
• Znamionowa wytrzymałość zwarciowa Icn = 6 kA: Zapewnia skuteczne wyłączenie prądów zwarciowych, chroniąc przewody i odbiorniki przed skutkami zwarcia.
• Znamionowy prąd różnicowy IΔn = 0,3 A typu A: Wykrywa prądy upływu przemienne i tętniące stałe (np. z elektroniki), zwiększając ochronę przeciwporażeniową.
• Czułość na prąd impulsowy i odporność na przepięcia do 250 A: Zapobiega niepożądanym wyłączeniom przy udarach prądowych (np. od wyładowań atmosferycznych), podnosząc selektywność ochrony.
• Konstrukcja 2-biegunowa (2P): Dedykowana do obwodów jednofazowych, umożliwia pełne odłączenie fazy i przewodu neutralnego w przypadku usterki.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne gwarantują zgodność z dyrektywami niskonapięciowymi oraz standardami bezpieczeństwa dla wyłączników różnicowo-prądowych stosowanych w budynkach.

Zastosowanie

Wyłącznik różnicowo-prądowy PF6-25/2/03-A znajduje zastosowanie w instalacjach wymagających skutecznej ochrony przeciwporażeniowej oraz zabezpieczenia przed skutkami zwarć i prądów upływu. Sprawdza się w obwodach o prądzie znamionowym do 25 A.

• Ochrona obwodów gniazd wtykowych i odbiorników w budynkach mieszkalnych.
• Zabezpieczenie linii oświetleniowych w obiektach komercyjnych (biura, sklepy, hotele).
• Stosowanie w rozdzielnicach mieszkaniowych i małych obiektach użyteczności publicznej jako główna ochrona różnicowoprądowa.
• Instalacje wymagające wyłącznika typu A – np. obwody z urządzeniami elektronicznymi generującymi tętniący prąd stały.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Podczas przykręcania przewodów stosuj moment dokręcania zgodny z dokumentacją techniczną producenta. Przekrój przewodów dobierz do prądu znamionowego 25 A i warunków zwarciowych. Po instalacji sprawdź poprawność działania poprzez tester różnicowoprądowy.

FAQ

• Jaki jest znamionowy prąd różnicowy tego wyłącznika? Znamionowy prąd różnicowy IΔn wynosi 0,3 A (300 mA). Urządzenie jest typu A – wykrywa prądy przemienne oraz tętniące stałe.
• Czy wyłącznik jest odporny na przepięcia i prądy impulsowe? Tak, producent deklaruje częściową odporność na przepięcia do 250 A oraz czułość na prądy impulsowe, co zmniejsza ryzyko fałszywych wyłączeń przy udarach atmosferycznych.
• Do jakich obwodów nadaje się ten model? Wyłącznik 2-biegunowy 25 A – odpowiedni do obwodów jednofazowych w rozdzielnicach mieszkaniowych i komercyjnych. Może być stosowany jako główna ochrona różnicowoprądowa lub w obwodach odbiorczych.
