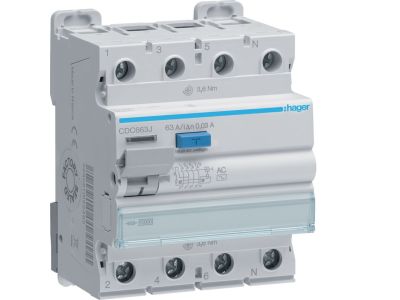

Wyłącznik różnicowo-prądowy 63A 30mA Typ AC 3P+N | CDC663J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy CDC663J o prądzie znamionowym 63 A i czułości 30 mA (typ AC) przeznaczony jest do stosowania w instalacjach trójfazowych z przewodem neutralnym (3P+N). Dzięki parametrom zapewnia skuteczną ochronę przeciwporażeniową oraz przeciążeniową w obwodach o znacznym obciążeniu, minimalizując ryzyko porażenia prądem elektrycznym w przypadku wystąpienia prądu różnicowego.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o wysokim poborze mocy, np. w rozdzielnicach głównych lub liniach zasilających duże odbiorniki.
• Prąd różnicowy 30 mA: zapewnia ochronę przeciwporażeniową w układach TN i TT, wyłączając zasilanie przy wykryciu upływu rzędu 30 mA.
• Typ AC: dedykowany do przebiegów sinusoidalnych prądu różnicowego, typowych dla obciążeń liniowych (grzałki, silniki, oświetlenie tradycyjne).
• 3P+N (4-biegunowy): obejmuje trzy fazy oraz przewód neutralny – idealny do sieci trójfazowych z przewodem N, stosowanych w budynkach mieszkalnych, biurowych i przemysłowych.
• Konstrukcja modułowa: przeznaczona do montażu na szynie TH35 (TS35) w rozdzielnicach, co ułatwia szybką instalację i ewentualną rozbudowę układu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi zapewnia bezpieczeństwo użytkowania w standardowych instalacjach elektrycznych.

Zastosowanie

Wyłącznik różnicowo-prądowy CDC663J znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa oraz przeciążeniowa w układach trójfazowych z przewodem neutralnym. Typ AC sprawdza się przy obciążeniach o sinusoidalnym przebiegu prądu upływu.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów gniazd wtyczkowych, oświetlenia, ogrzewania elektrycznego oraz pomp.
• Stosowanie w instalacjach tymczasowych (place budowy, imprezy plenerowe) jako element zabezpieczenia różnicowoprądowego.
• W układach automatyki budynkowej, gdzie wymagane jest selektywne wyłączanie obwodów przy upływie prądu.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja E do 1 kV) oraz znajomość przepisów budowy urządzeń elektrycznych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A (zalecany min. 10 mm² Cu w zależności od długości i warunków chłodzenia). Moment dokręcania zacisków oraz długość odizolowania przewodów należy stosować zgodnie z dokumentacją producenta (zwykle 2,5–3,5 Nm). Po zamontowaniu zaleca się sprawdzić poprawność działania przyciskiem testowym.

FAQ

• Czy wyłącznik CDC663J ma podświetlenie? Nie, wyłącznik nie posiada wbudowanego podświetlenia. Stan zadziałania sygnalizowany jest mechanicznym wychyleniem dźwigni (poprzez przycisk reseta).
• Jaki stopień ochrony (IP) ma to urządzenie? Producent nie podaje konkretnej wartości IP w dostępnych danych. Dla aparatury modułowej montowanej w rozdzielnicy zamkniętej typowy stopień ochrony to IP20 (ochrona przed dotknięciem palcem, brak ochrony przed wodą). W przypadku eksploatacji na zewnątrz wymagana jest dodatkowa obudowa o wyższym IP.
• Do jakich sieci nadaje się wyłącznik typu AC? Wyłącznik typu AC jest przeznaczony do wykrywania sinusoidalnych prądów różnicowych, występujących w obwodach z obciążeniami liniowymi (np. grzejniki, żarówki). W instalacjach z przekształtnikami energoelektronicznymi (falowniki, zasilacze impulsowe) zalecane są wyłączniki typu A lub F. W sieciach trójfazowych TN i TT CDC663J sprawdza się poprawnie.
