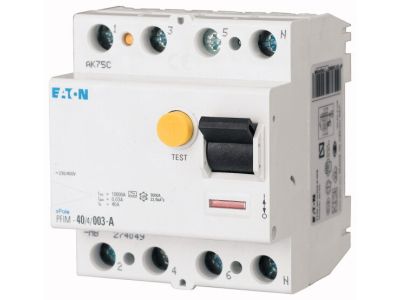

Wyłącznik różnicowo-prądowy 4P 100A 30mA typ A PFIM / 102829 Eaton | 102829 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Eaton z serii PFIM o numerze katalogowym 102829 to wysokiej klasy aparat modułowy zaprojektowany do pracy w najbardziej wymagających instalacjach elektrycznych. Urządzenie posiada prąd znamionowy wynoszący 100 A, co pozwala na bezpieczne przewodzenie prądów roboczych w rozdzielnicach głównych i obiektowych o dużej mocy. Jako aparat 4-biegunowy (4P), jest on dedykowany do ochrony układów trójfazowych, zapewniając kompleksowe monitorowanie sumy prądów w przewodach fazowych i przewodzie neutralnym.

Kluczowym parametrem bezpieczeństwa jest znamionowy prąd różnicowy o wartości 30 mA (0,03 A), który stanowi standard w zakresie ochrony przeciwporażeniowej osób (ochrona przed dotykiem bezpośrednim). Wyłącznik charakteryzuje się typem wyzwalania A, co oznacza, że reaguje on nie tylko na prądy różnicowe sinusoidalnie zmienne, ale również na prądy pulsujące stałe. Jest to niezbędne w nowoczesnych instalacjach nasyconych elektroniką, zasilaczami impulsowymi czy układami prostowniczymi. Wytrzymałość zwarciowa na poziomie 10 kA (Icn) gwarantuje, że aparat zachowa swoją integralność i skuteczność nawet w przypadku wystąpienia prądów zwarciowych o dużej energii.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 61008, która definiuje rygorystyczne zasady działania wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie oferuje powtarzalne parametry pracy i najwyższą niezawodność w całym cyklu życia produktu.

Zastosowanie

Wyłącznik Eaton PFIM 100A 30mA Typ A znajduje zastosowanie w szerokim spektrum obiektów:

• Budownictwo komercyjne: Biurowce, centra handlowe oraz hotele, gdzie wymagana jest wysoka obciążalność prądowa i ochrona czułych urządzeń biurowych.
• Infrastruktura mieszkaniowa: Nowoczesne domy jednorodzinne wyposażone w zaawansowane systemy automatyki i odbiorniki generujące odkształcone przebiegi prądu.
• Przemysł: Rozdzielnice sterownicze i zasilające, gdzie kluczowa jest ciągłość zasilania i ochrona personelu obsługującego maszyny.

Wskazówki Montażowe

Aparat jest przystosowany do montażu na standardowej szynie DIN (TS35 mm), co zapewnia szybką i intuicyjną instalację w typowych obudowach modułowych. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków windowych, aby zapewnić trwałe połączenie elektryczne i uniknąć zjawiska luzowania się przewodów pod wpływem drgań lub zmian temperatury.
• Przekrój przewodów: Ze względu na prąd znamionowy 100 A, należy stosować przewody o odpowiednio dobranym przekroju poprzecznym, zgodnie z projektem instalacji i obciążalnością długotrwałą.
• Przycisk Test: Po zainstalowaniu i podaniu napięcia, należy obowiązkowo sprawdzić działanie aparatu za pomocą przycisku testowego. Producent zaleca regularne testowanie mechanizmu (np. raz na 6 miesięcy).

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model PFIM jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadprądowy (MCB).
• Co oznacza typ A? Typ A oznacza, że wyłącznik wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe. Jest to rozwiązanie bezpieczniejsze i bardziej uniwersalne niż standardowy typ AC.
• Czy można go stosować w sieciach 1-fazowych? Jest to aparat 4-biegunowy dedykowany do sieci 3-fazowych, jednak technicznie możliwe jest podłączenie go w układzie 1-fazowym przy zachowaniu odpowiedniego schematu połączeń (zasilanie toru testowego).
